Push buton devrede on/off (açık/kapalı) kontrolü için kullanılır. Butona basıldığında on (açık) durumuna geçerken buton bırakıldığında off (kapalı) durumuna geçer. Tactile (dokunsal) buton olarak da adlandırılır.

Butonun bağlandığı pin, pinMode(buton, INPUT) şeklinde giriş olarak yönlendirilir. Buton Arduino UNO geliştirme kartıyla birlikte kullanılırken iki şekilde bağlantı yapılır:

• Pull-down bağlantı
• Pull-up bağlantı

Görsel 1.1: Pull-up ve pull-down bağlantı

Pull-down veya pull-up direnci olarak 10kΩ değerinde direnç kullanımı uygundur. Pull-down veya pull-up direnci dijital pin giriş olarak kullanıldığında sinyalin bozulmamasını sağlar. Pull-down bağlantıda butona basılmadığında Arduino pini, direnç üzerinden LOW (0V) seviyesinde bulunur. Butona basıldığında Arduino pini, buton üzerinden HIGH (5V) seviyesinde bulunur. Bu durum pull-up bağlantıda tam tersi şeklindedir.

Arduino UNO üzerinde bulunan mikrodenetleyici (ATmega328P) içerisinde dahili pull-up dirençleri vardır. Dahili pull-up dirençleri sayesinde buton kullanırken ayrıca direnç kullanılmasına gerek kalmaz. Bu durumda fonksiyon pinMode (buton, INPUT_PULLUP) şeklinde kullanılmalıdır.

Buzzer, ses şeklinde çıktı alınmak istenen devre tasarımlarında kullanılan bir devre elemanıdır. Uyarı sesleri çıkarabilmek amacıyla kullanılan mini hoparlördür. Hoparlör kadar yüksek ve detaylı ses üretmeyip sadece bip sesi çıkarır. Arduino kartla melodili projeler yapılabilir. + ve – uçları vardır. Arduino ile kullanılmak istenilirse 5V gerilimden zarar görmemesi için 100 Ω direnç seri bağlanarak kullanılabilir. tone() ve noTone() fonksiyonlarıyla frekans değiştirilerek buzzerdan çıkan sesin ton kontrolü yapılabilir. tone() fonksiyonuyla kullanılabilecek temel notalar ile notaların harf gösterimi ve frekans değerleri aşağıdaki tabloda verilmiştir.

Tablo 1.1: Temel Notalar, Harf Gösterimi ve Frekans Değerleri
Nota	Do	Re	Mi	Fa	Sol	La	Si	Do (İnce)
Harf Kodu	C4	D4	E4	F4	G4	A4	B4	C5
Frekans	262	294	330	349	392	440	494	523



Aktif ve pasif olmak üzere iki türü vardır. Sadece buzzer ya da buzzer modülü olarak satın alınabilir.

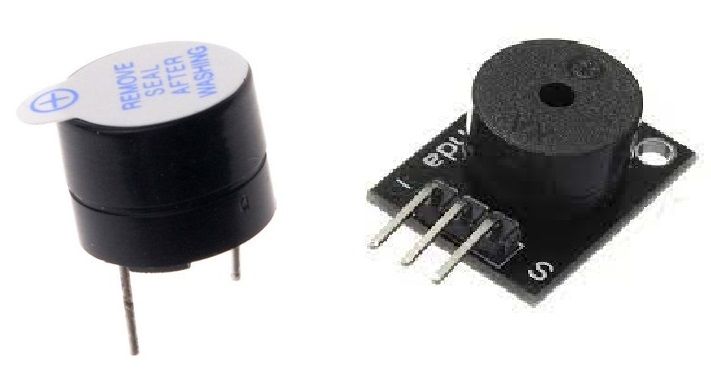

Görsel 1.2: Buzzer ve buzzer modülü

Aktif buzzer modülü, enerji verildiğinde (+5 V) tek tonlu bir ses çıkarır. Enerji verildiğinde yaklaşık 2,5 kHz'lik bir ses çıkarır. Buzzer modülü, aktif buzzer'ın Arduino projelerinde ses çıkışı için kullanabilecek modüle çevrilmiş halidir. Aktif buzzer modülü, +5 Volt sinyal ve GND uçlarından doğrudan kullanılabilir. Buzzer modülü kendi sesini kendi üretir. Sinyal ucundan tetiklendiğinde 2.5 kHz ses üretmeye başlar. Aktif buzzer modülü Arduino tarafında 3 bağlantı pinine sahiptir. Soldan sağa -, [boş] ve S olarak işaretlenmiştir. S pini signal (sinyal) demektir. Signal pini Arduino’nun dijital pinlerinden birine bağlanarak buzzer’ı kontrol etmekte kullanılır. – çıkışı ise GND pinine bağlanır.

Aktif buzzer ile pasif buzzer dışarıdan bakıldığında birbirlerine oldukça benzer. İki buzzer türünü birbirinden ayırt edebilecek küçük detaylar vardır. Aktif buzzer ile pasif buzzer arasındaki farkı anlamak için arka taraflarına bakılmalıdır. Çünkü önden bakıldıklarında her iki buzzer da aynıdır. Arkadan bakılırsa pasif buzzer'ın devresi açıktayken aktif buzzer'larda bu devrenin üzeri bir katmanla örtülmüştür. Üzerinde çıkarılabilir beyaz renkte etiket bulunan modül aktif buzzer, diğeri ise pasif buzzer’dir. Beyaz etiket buzzer’ın ses seviyesini oldukça azaltır ve çıkarılması önerilir. Ancak modülü pasif buzzer ile karıştırmamak için farklı bir yerine etiket yapıştırılması tavsiye edilir.

Aktif buzzer, içinde kendi kare dalga frekans üreteci bulunan standart bir pasif piezo buzzer bileşenidir. Çalıştırmak için sadece güç vermek yeterlidir. Aktif buzzer 3,3V ve 5V ile çalışabilir. Aktif buzzer DC gerilimde çalışabilir. Pasif buzzer AC ve DC gerilim altında çalışabilir. Aktif buzzer istenilen notaya göre ses çıkarabilir. Kodlamayla çeşitli müziklerin yapılması mümkün olan buzzerdır. Pasif buzzer, tek bir tonda ses çıkarabilen ve uyarı amacıyla kullanılan buzzerdır.

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

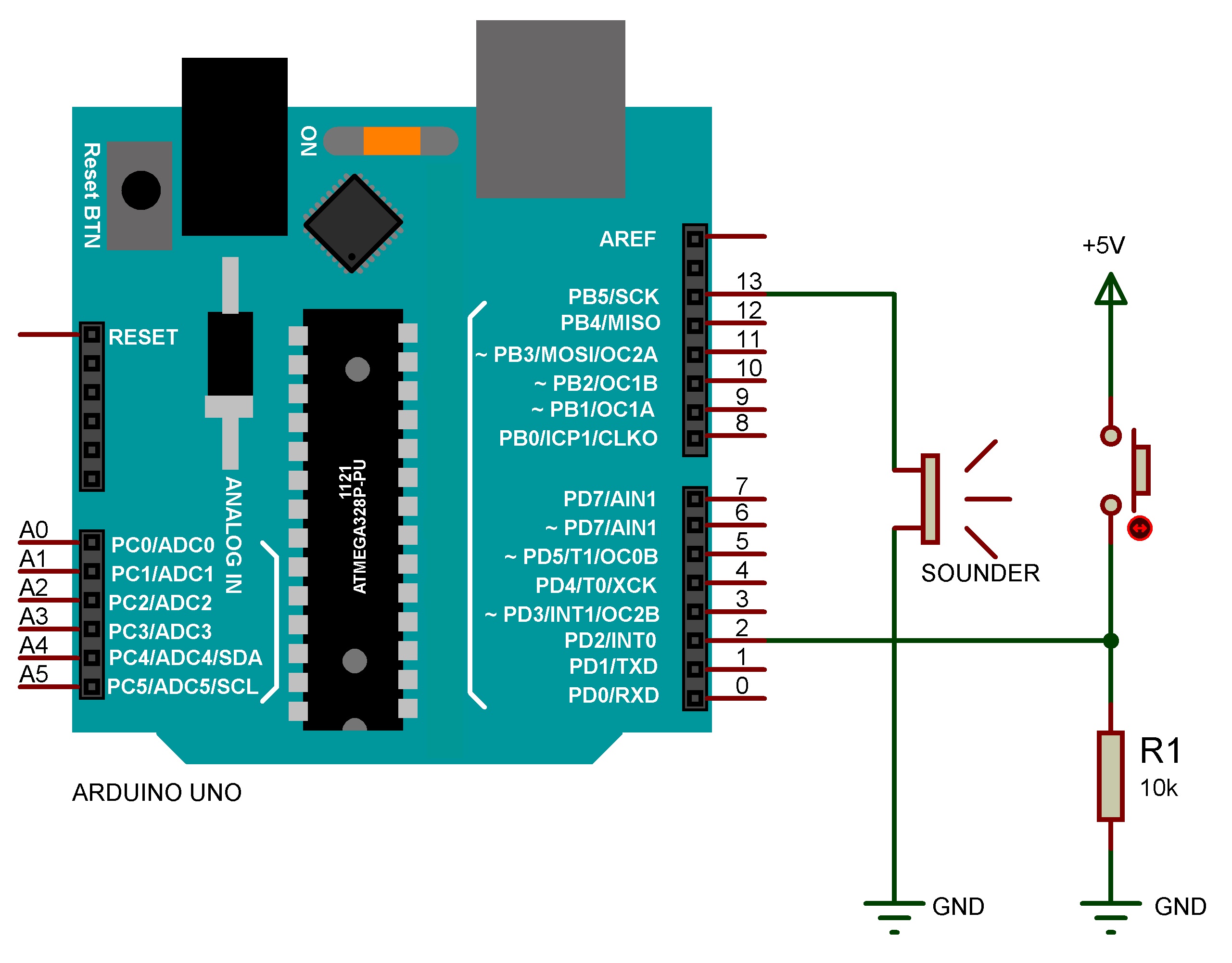

Görsel 1.3: Arduino Uno ile buton buzzer uygulaması devre şeması

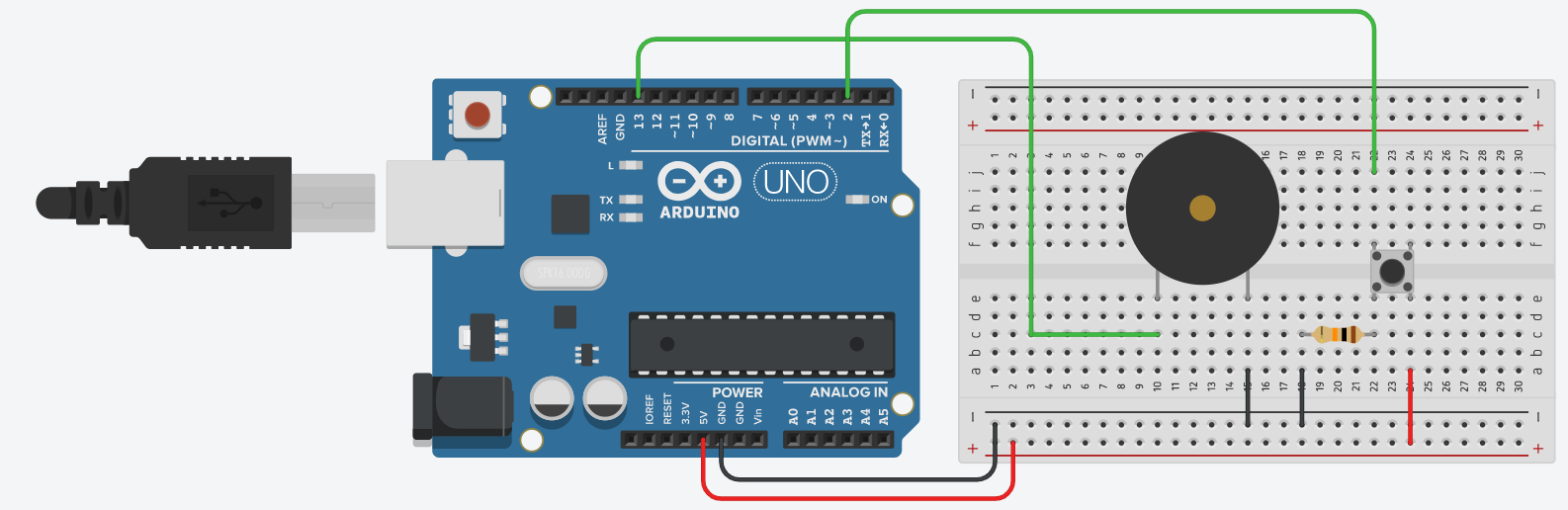

Görsel 1.4: Arduino Uno ile buton buzzer uygulaması breadboard bağlantısı

Malzeme Listesi

Sıra No	Adı	Özelliği	Miktarı
1	Arduino Uno R3	-	1 Adet
2	Direnç	10k / ¼ W	1 Adet
3	Buzzer	5 V, aktif	1 Adet
4	Buton	Push buton	1 Adet
5	Breadboard	830 pin	1 Adet
6	Jumper kablo	Erkek-erkek	-



Uygulamaya Ait Kod

/*

  Uygulama Adı  : Buton ve buzzer kullanımı

  Açıklama         : Bir buton ile buzzer kontrolü (basit siren uygulaması)

  Tarih               : 30 Temmuz 2021

  Yazan             : İlhan DEMİR

*/

int buton = 2;

int buzzer = 13;

int butonDurum = 0;

void setup()

{

  pinMode(buton, INPUT);

  pinMode(buzzer, OUTPUT);

}

void loop()

{

  butonDurum = digitalRead(buton);

  if (butonDurum == HIGH)

  {

    for (int i = 0; i < 3; i++)          //3 defa tekrar et.

    {

      tone(buzzer, 950, 600);     //950 notasını 600 vuruş çal.

      delay (600);

      tone(buzzer, 700, 400);     //700 notasını 400 vuruş çal.

      delay (400);

    }

  }

}
