Genel bilgiler

Raspberry Pi Pico, esnek dijital arayüzlere sahip, düşük maliyetli, yüksek performanslı bir mikrodenetleyici kartıdır. Raspberry Pi Pico ailesi şu anda dört karttan oluşuyor (Görsel 1.1).

• Raspberry Pi Pico (soldan birinci sırada)
• Raspberry Pi Pico H (soldan ikinci sırada)
• Raspberry Pi Pico W (soldan üçüncü sırada)
• Raspberry Pi Pico WH (soldan dördüncü sırada)

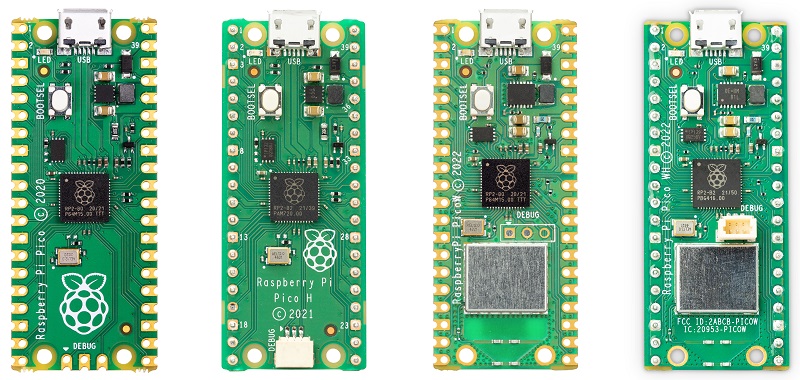

Görsel 1.1: Raspbery pi pico ailesi

Raspberry Pi Pico, akıllı ev sistemlerinden endüstriyel fabrikalara kadar her şeyin temelini oluşturan aynı teknolojiyi avucunuzun içine getiren minyatür bir geliştirme kartıdır.

Raspberry Pi Pico, mikrodenetleyici geliştirme kartı olarak bilinir. Fiziksel bilgi işlem için tasarlanmış özel bir işlemci türü olan mikrodenetleyiciyi barındıran baskılı devre kartıdır. Bir çubuk sakız büyüklüğündeki Raspberry Pi Pico, kartın ortasında bulunan çip RP2040 mikrodenetleyici sayesinde şaşırtıcı miktarda güç sağlar.

Raspberry Pi Pico, tek kartlı bilgisayar olarak bilinen farklı bir cihaz sınıfı olan Raspberry Pi'nin yerini alacak şekilde tasarlanmamıştır. Raspberry Pi oyun oynamak, hikayeler yazmak ve web'de gezinmek için kullanabilir. Raspberry Pi Pico ise LED diyot ve butonlardan sensörlere, motorlara ve hatta diğer mikrodenetleyicilere kadar her şeyin kontrol edildiği fiziksel bilgi işlem projeleri için tasarlanmıştır.

Raspberry Pi Foundation tarafından piyasaya sürülen Raspberry Pi Pico, gömülü sistem projelerinde, prototiplemede veya Micropython'a hem elektronik hem kodlama öğrenmede kullanılabilecek bir mikrodenetleyici kartıdır. Arduino Nano'ya göre oldukça güçlü olan Raspberry Pi Pico, 32 bit Arm Cortex M0+ 133 MHz işlemcisiyle öne çıkıyor.

Pinleri incelendiğinde kullanıcılara geniş hareket alanı sağlar. Üzerinde bulunan RTC (gerçek zamanlı saat) modülüyle bir veri kaydedici gibi kullanılabilir.  Yine üzerinde bulunan sıcaklık sensörü sayesinde hava durumu monitörü gibi projeler yapmak çok kolaydır.

Raspberry Pi Pico ve Pico H teknik özellikler

• Birleşik Krallık'ta Raspberry Pi tarafından tasarlanan RP2040 mikrodenetleyici yongası
• Çift çekirdekli Arm Cortex M0+ işlemci, 133 MHz'e kadar çalışan esnek saat
• 264kB SRAM ve 2MB yerleşik flash bellek
• Cihaz ve ana bilgisayar destekli USB 1.1
• Düşük güçte uyku ve bekleme modları
• USB üzerinden yığın depolama kullanarak sürükle ve bırak programlama
• 26 x çok işlevli GPIO pimleri
• 2 x SPI, 2 x I2C, 2 x UART, 3 x 12 bit ADC, 16 x kontrol edilebilir PWM kanalları
• Çip üzerinde gerçek zamanlı saat ve zamanlayıcı
• Sıcaklık sensörü
• Çip üzerinde hızlandırılmış kayan nokta kütüphaneleri
• Özel çevresel destek için 8 x programlanabilir G/Ç (PIO) durum makineleri

Raspberry Pi Pico, mazgallı bir modül olarak gelir. Doğrudan taşıyıcı kartlara lehimlemeye izin verir. Pico H ise önceden lehimlenmiş başlıklarla (header) birlikte gelir. Her iki kartta da üç pinli SWD (Seri Tel Hata Ayıklama) başlığı bulunur. Bununla birlikte, Pico H bunu küçük, anahtarlı, 3 pinli bir konnektöre ayırırken, Pico kartın kenarına bitişik üç mazgallı delikli pine sahiptir.

Pinout ve tasarım dosyaları

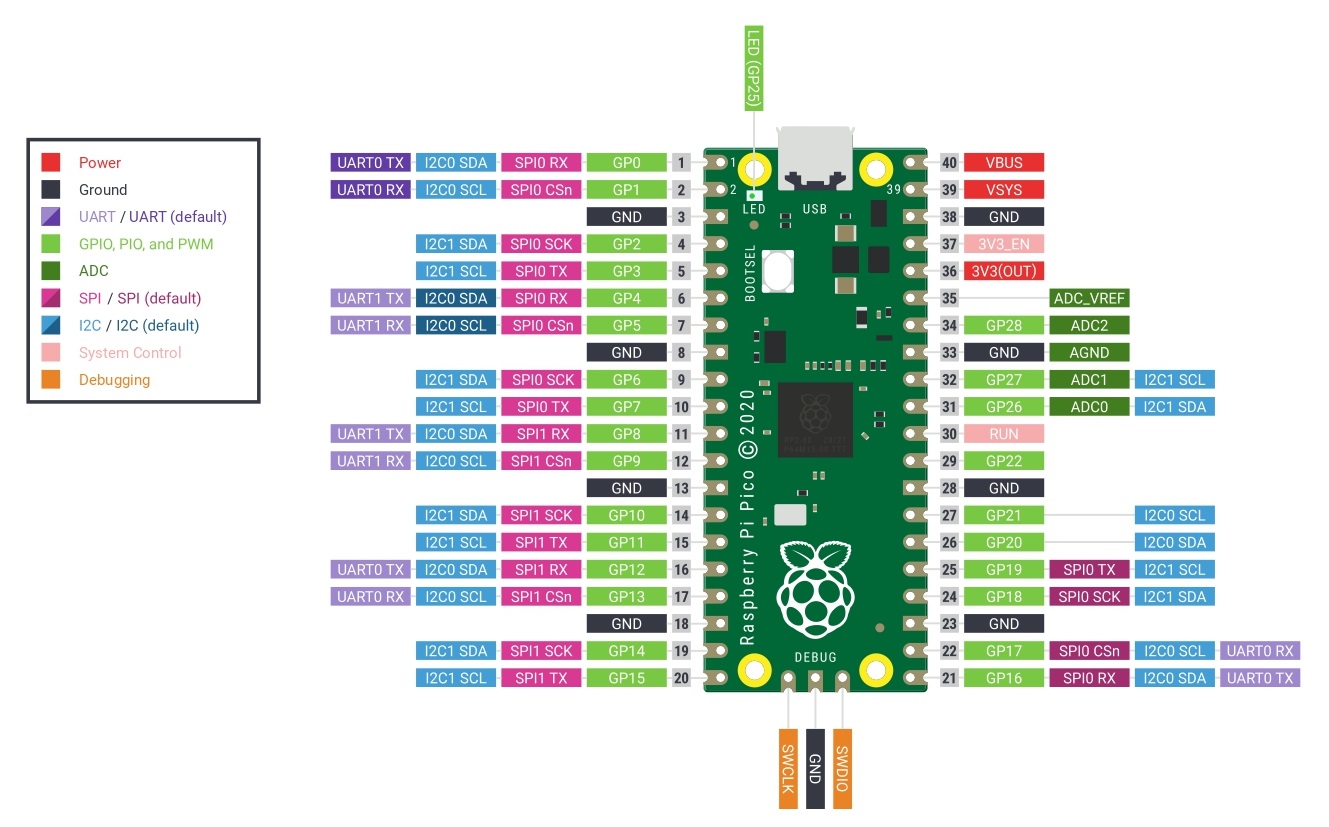

Görsel 1.2: Raspbery pi pico pin yapısı

• Bağlantı şemasını indirin (PDF).
• Tasarım dosyalarını indirin (Cadence Allegro).
• Step dosyasını indirin.
• Raspberry Pi Pico için Fritzing Part'ı indirin.
• Raspberry Pi Pico H için Fritzing Part'ı indirin.
• Raspberry Pi Pico Veri Sayfası
• Raspberry Pi Pico'ya Başlarken (Raspberry Pi Pico ve diğer RP2040 tabanlı mikrodenetleyici kartlarıyla C/C++ geliştirme).
