Segment display olarak bilinen 7 segmentli gösterge, elektronik devrelerde kullanılan LED tabanlı bir sayısal gösterge elemanıdır. İçerisinde bulunan 7 adet LED ile aydınlatılan 7 ayrı bölmeden oluşan bir sistem bütünüdür. Sekizinci LED ile dp (decimal point: ondalık noktası) aydınlatılır. Sekizinci LED, sayısal göstergelerde virgüllü sayıların ondalık noktalarının gösterilmesi için kullanılır.

Elemanın yapısındaki 7 LED'den her birinin pinleri konumsal kısımları ayrılmış şekilde bir dikdörtgen düzlemin arka alt zemininde bulunur. 7 bölge "a" ile "g" harfleri arasındaki 7 harfle (a, b, c, d, e, f, g) etiketlendirilir. Sistem işleyişi olarak ayrılmış 7 kısımda bulunan 7 LED'in bir uçları ortak uç, diğer uçları ayrı ayrı bağlantıları bulunan kontrol uçlarıdır. Kontrol uçlarından yapılacak devre beslemeleri ile ayrılmış 7 bölmeden elde edilmek istenilen sayısal değere göre istenilen kısımlar aydınlatılır. Diğer kısımlar karanlık kalmış olur. Bu şekilde gösterge üzerinde görüntülenmesi istenilen değer elde edilebilir. Böylece 7 segment gösterge üzerinde 0-9 arasındaki desimal (onluk) rakamların görüntülenmesi sağlanır (Görsel 1.1).

Ortak anot ve ortak katot olmak üzere iki çeşidi vardır (Görsel 1.2).

Ortak anot 7 segment göstergede segment ledlerinin katotlarına lojik "0" (LOW) verilerek segment ledleri yakılır. Sönmesi istenen segment ledinin katoduna lojik "1" (HIGH) uygulanır.

Ortak katot 7 segment göstergede segment ledlerinin katotlarına lojik "1" (HIGH) verilerek segment ledleri yakılır. Sönmesi istenen segment ledinin katoduna lojik "0" (LOW) uygulanır.

Görsel 1.1: 7 segment göstergede rakamların görünüşü

Görsel 1.2: Ortak katot ve ortak anot 7 segment gösterge

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

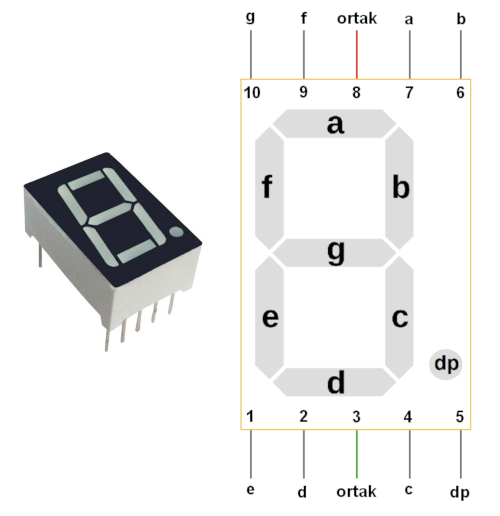

Görsel 1.3: 7 segment gösterge pin yapısı

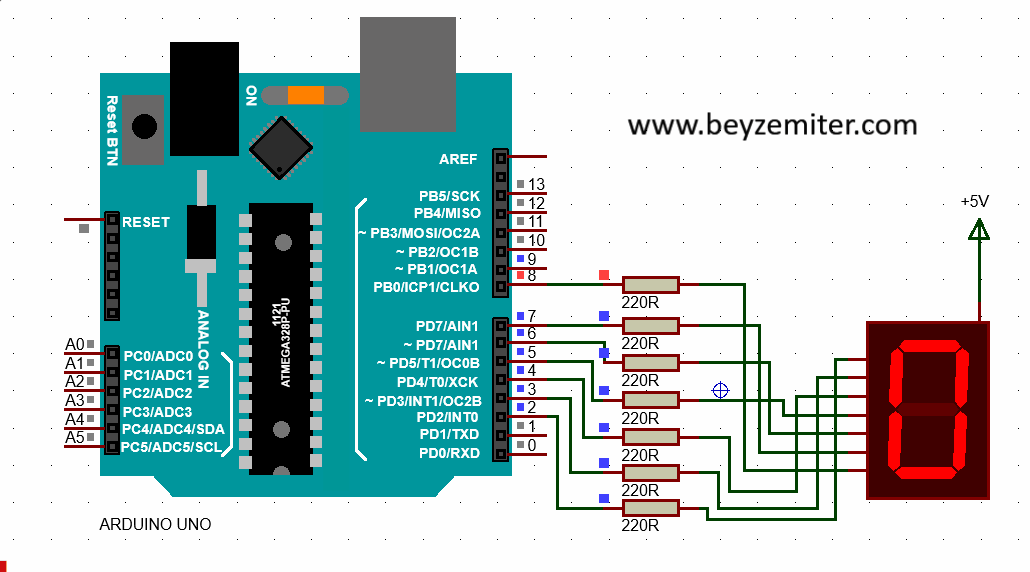

Görsel 1.4: Arduino Uno ile 7 segment gösterge uygulaması devre şeması

Görsel 1.5: Arduino Uno ile 7 segment gösterge uygulaması devre şeması (KiCad 7.06 ile çizilmiştir)

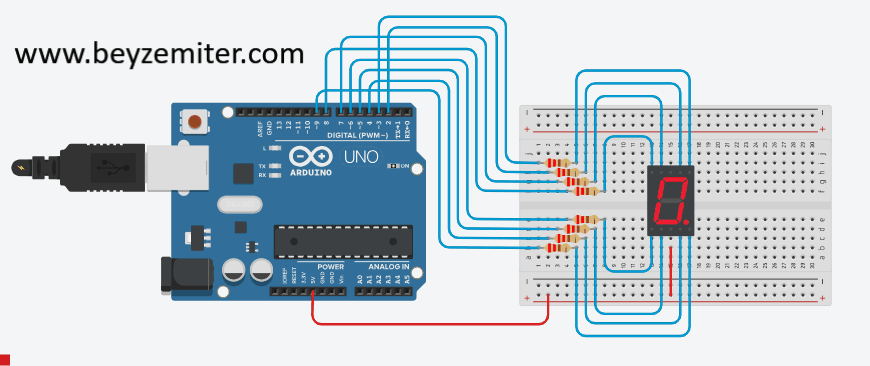

Görsel 1.6: Arduino Uno ile 7 segment gösterge uygulaması breadboard bağlantısı

Malzeme Listesi

Sıra No	Adı	Özelliği	Miktarı
1	Arduino Uno R3	-	1 Adet
2	7 segment gösterge	Ortak anot	1 Adet
3	Direnç	220R / ¼ W	8 Adet
4	Breadboard	830 pin	1 Adet
5	Jumper kablo	Erkek-erkek	-

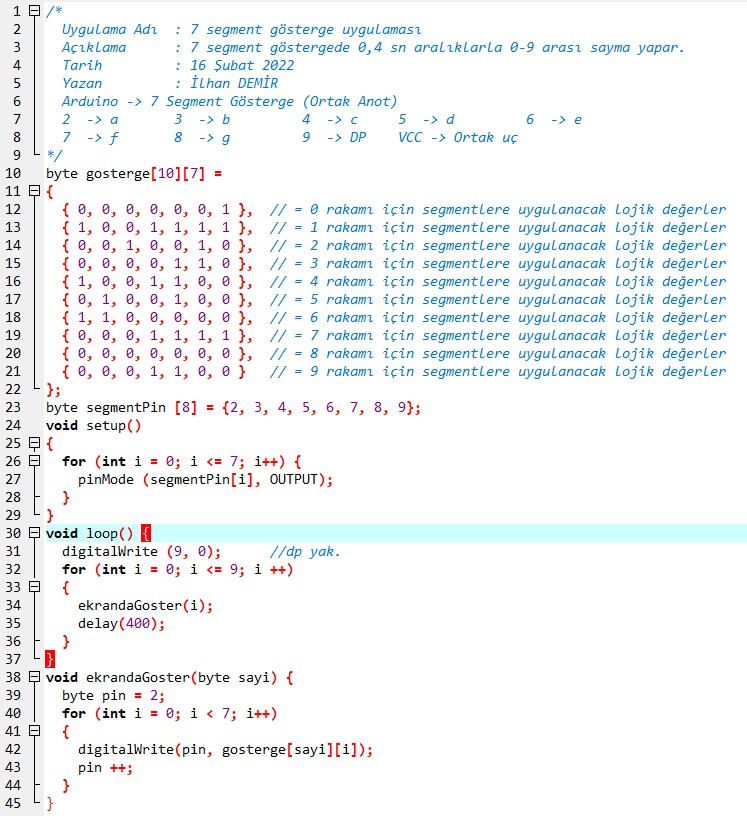

Uygulamaya Ait Kod

Uygulamanın Proteus Simülasyonu

Uygulamanın Tinkercad Simülasyonu
