Push buton devrede on/off (açık/kapalı) kontrolü için kullanılır. Butona basıldığında on (açık) durumuna geçerken buton bırakıldığında off (kapalı) durumuna geçer. Tactile (dokunsal) buton olarak da adlandırılır.

Butonun bağlandığı pin, pinMode(buton, INPUT) şeklinde giriş olarak yönlendirilir. Buton Arduino UNO geliştirme kartıyla birlikte kullanılırken iki şekilde bağlantı yapılır:

• Pull-down bağlantı
• Pull-up bağlantı

Görsel 1.1: Pull-up ve pull-down bağlantı

Pull-down veya pull-up direnci olarak 10kΩ değerinde direnç kullanımı uygundur. Pull-down veya pull-up direnci dijital pin giriş olarak kullanıldığında sinyalin bozulmamasını sağlar. Pull-down bağlantıda butona basılmadığında Arduino pini, direnç üzerinden LOW (0V) seviyesinde bulunur. Butona basıldığında Arduino pini, buton üzerinden HIGH (5V) seviyesinde bulunur. Bu durum pull-up bağlantıda tam tersi şeklindedir.

Arduino UNO üzerinde bulunan mikrodenetleyici (ATmega328P) içerisinde dahili pull-up dirençleri vardır. Dahili pull-up dirençleri sayesinde buton kullanırken ayrıca direnç kullanılmasına gerek kalmaz. Bu durumda fonksiyon pinMode (buton, INPUT_PULLUP) şeklinde kullanılmalıdır.

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

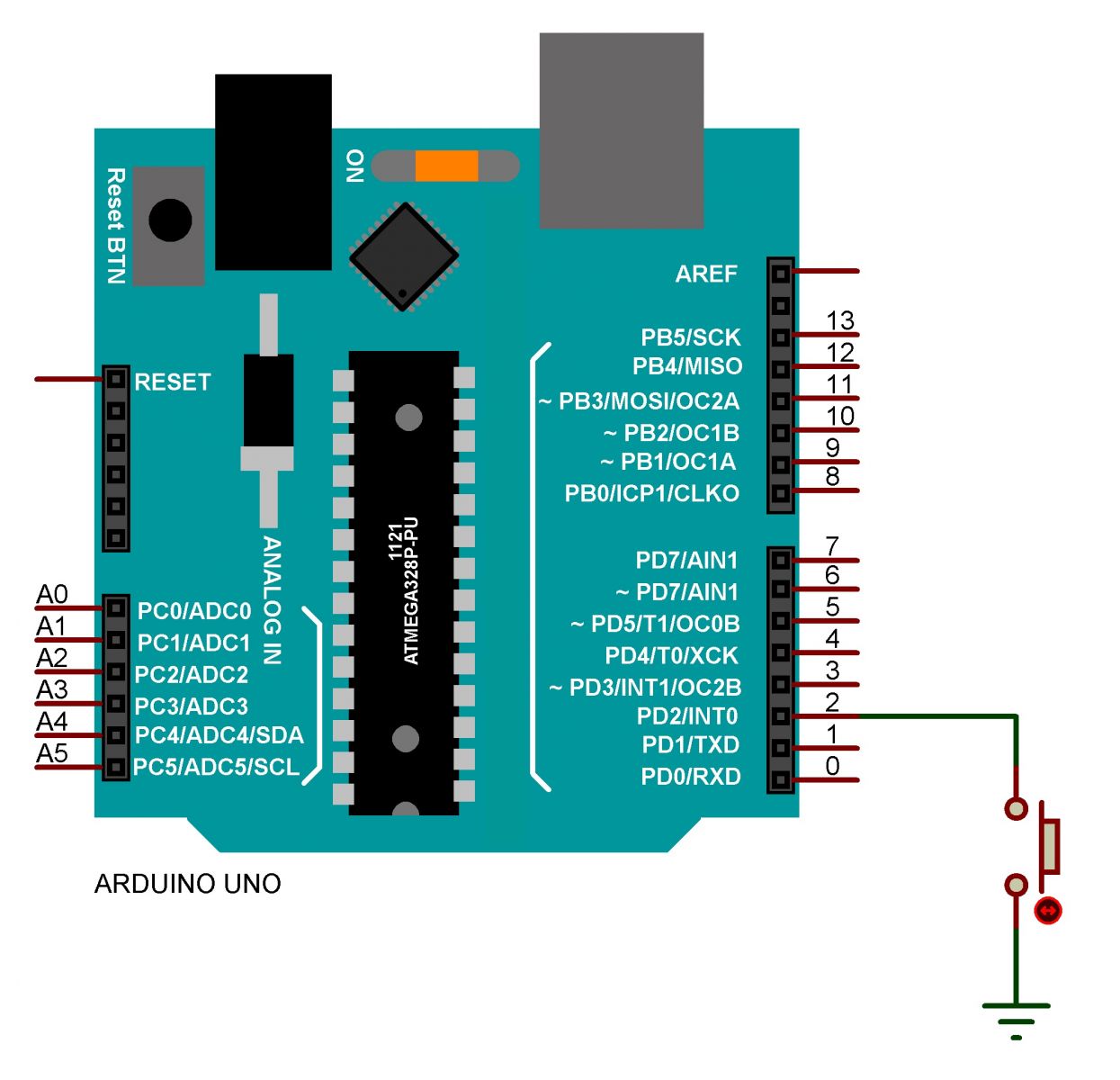

Görsel 1.2: Arduino Uno ile buton kontrolü uygulaması devre şeması

Görsel 1.3: Arduino Uno ile buton kontrolü uygulaması breadboard bağlantısı

Malzeme Listesi

Sıra No	Adı	Özelliği	Miktarı
1	Arduino Uno R3	-	1 Adet
2	Buton	Push buton	1 Adet
4	Breadboard	830 pin	1 Adet
5	Jumper kablo	Erkek-erkek	-



Uygulamaya Ait Kod

/*

  Uygulama Adı  : Buton kontrolü uygulaması

  Açıklama         : Butonun durumunu seri port ekranında gösterir.

  Tarih               : 21 Kasım 2021

  Yazan             : İlhan DEMİR

*/

int buton = 2;                     //#define buton 2 şeklinde de kullanılabilir.

int butonDurum = 0;

void setup()

{

  pinMode(buton, INPUT_PULLUP);

  Serial.begin (9600);

  Serial.println ("Buton Kontrolü");

  Serial.println ();

}

void loop()

{

  butonDurum = digitalRead (buton);

  if (butonDurum == LOW)

  {

  Serial.println ("Butona basıldı.");

  delay (200);

  }

  else

  {

  Serial.println ("Butona basılı değil.");

  delay (200);

  }

}
