LCD (Liquid Crystal Display / Sıvı Kristal Ekran), bir gösterge veya ekran yani görüntüleme elemanıdır. LCD genel bir tanımdır. Birçok LCD çeşidi vardır. Renkli, siyah beyaz, grafik, karakter gibi birçok LCD tipi bulunmaktadır. LCD’lerin temel amacı kullanıcıya istenilen görüntüyü sağlamaktır. Karakter LCD’ler sadece karakter temelli görüntü sağlar. Resim ya da istenilen tüm şekilleri gösteremezler. Düşük maliyet, küçük boyutları ve düşük güç tüketimleri nedeniyle küçük ölçekli sistemlerde kullanıma uygundur. Kullanım alanları çok geniştir. Televizyonlar, monitörler, bilgisayarlar, otomobiller, elektronik sistemler vb. birçok sistemde kullanılırlar.

Piyasada bulunan karakter LCD üzerinde Hitachi firmasına ait HD44780 karakter LCD kontrol çipi bulunur. Bu kontrol çipi LCD ile mikrodenetleyici arasında köprü görevi görür. Kontrol çipi üzerinden istenilen karakterlerin gösterilmesi sağlanır. HD44780 kontrolörü genel olarak ASCII kod tablosunda bulunan karakterleri gösterir. Ayrıca 8 adet özel karakter tanımlanmasına izin verir. Karakter LCD’leri kullanmak için 8 bit veri yolu ve kontrol pinleri bulunur. Karakter LCD’ler 2x16, 2x20, 4x16, 4x20 gibi çeşitli boyutlarda bulunmaktadır.

LCD pinleri

Pin No	Pin Adı	Pin Fonksiyonu
1	VSS	Toprak (Ground)
2	VDD	+5 V
3	VEE (VO)	Kontrast
4	RS	Register Select
5	RW	Read / Write
6	E	Enable
7-14	D0 – D7	Data girişleri
15	LED+	Arka panel ışığı pozitif ucu
16	LED –	Arka panel ışığı negatif ucu



VSS: LCD panelin şase pinidir. Şase bağlantısı VSS piniyle yapılır.

VDD: LCD panelin besleme pinidir. Besleme gerilimi (+5V) VDD pininden verilir.

VEE veya VO: LCD panelin kontrast ayarının yapıldığı pindir. Bu pine bir potansiyometre bağlanır. Bu sayede ekranın kontrast ayarı yapılır.

RS: Register Select ifadesinin kısaltılmış halidir. Bu data piniyle denetleyiciden gönderilen bilgilerin hangi portla gönderileceği belirtilir.

RW: Gönderilen bilgilerin yazıldığı data pinidir. Bu pin bağlantısıyla LCD panele yazılacak karakterler gönderilir.

E: Denetleyici çiple LCD panel arasında bir veri alışverişi gerçekleştirileceği zaman denetleyici Enable pininin bağlı olduğu portu aktif konuma getirerek veri transferini sağlar.

Bu uygulamada 2x16 (2 satır, 16 sütun) karakter LCD kullanılacaktır.

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

Görsel 1.1: 2x16 LCD pin yapısı

Görsel 1.2: Arduino Uno ile 2x16 LCD uygulaması devre şeması

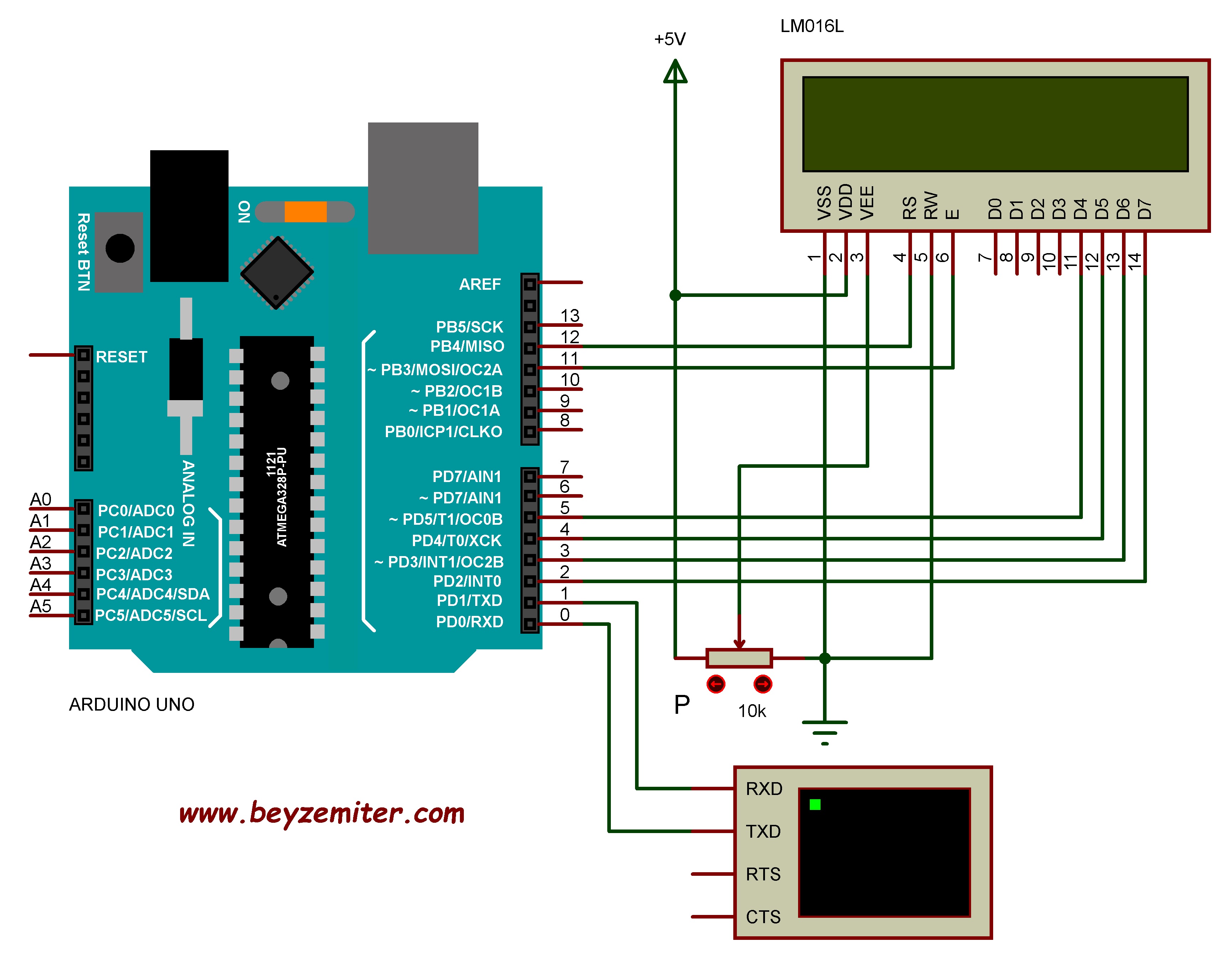

Görsel 1.3: Arduino Uno ile 2x16 LCD uygulaması devre şeması (KiCad 7.06 ile çizilmiştir)

Görsel 1.4: Arduino Uno ile 2x16 LCD uygulaması breadboard bağlantısı

Malzeme Listesi

Sıra No	Adı	Özelliği	Miktarı
1	Arduino Uno R3	-	1 Adet
2	LCD gösterge	HD44780 uyumlu, 2x16 karakter	1 Adet
3	Potansiyometre	10k	1 Adet
4	Direnç	220R / ¼ W	1 Adet
5	Breadboard	830 pin	1 Adet
6	Jumper kablo	Erkek-erkek	-

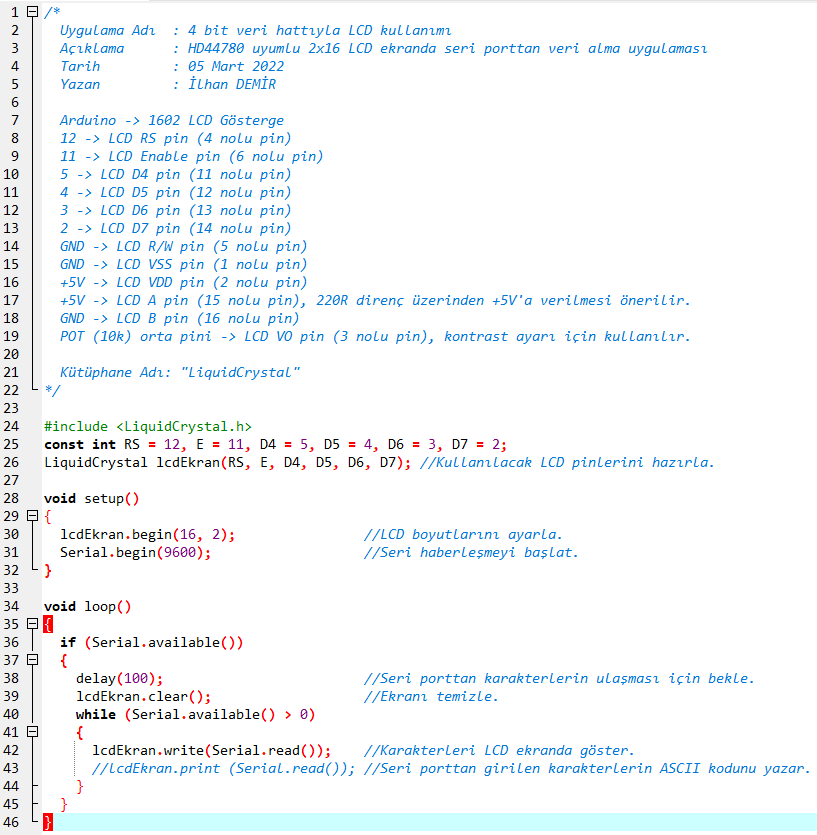

Uygulamaya Ait Kod

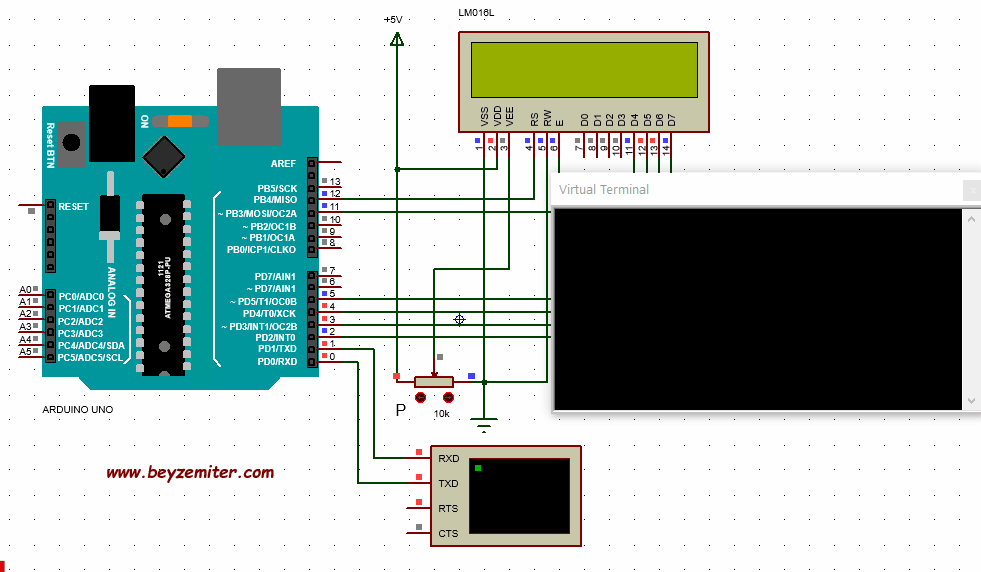

Uygulamanın Proteus Simülasyonu

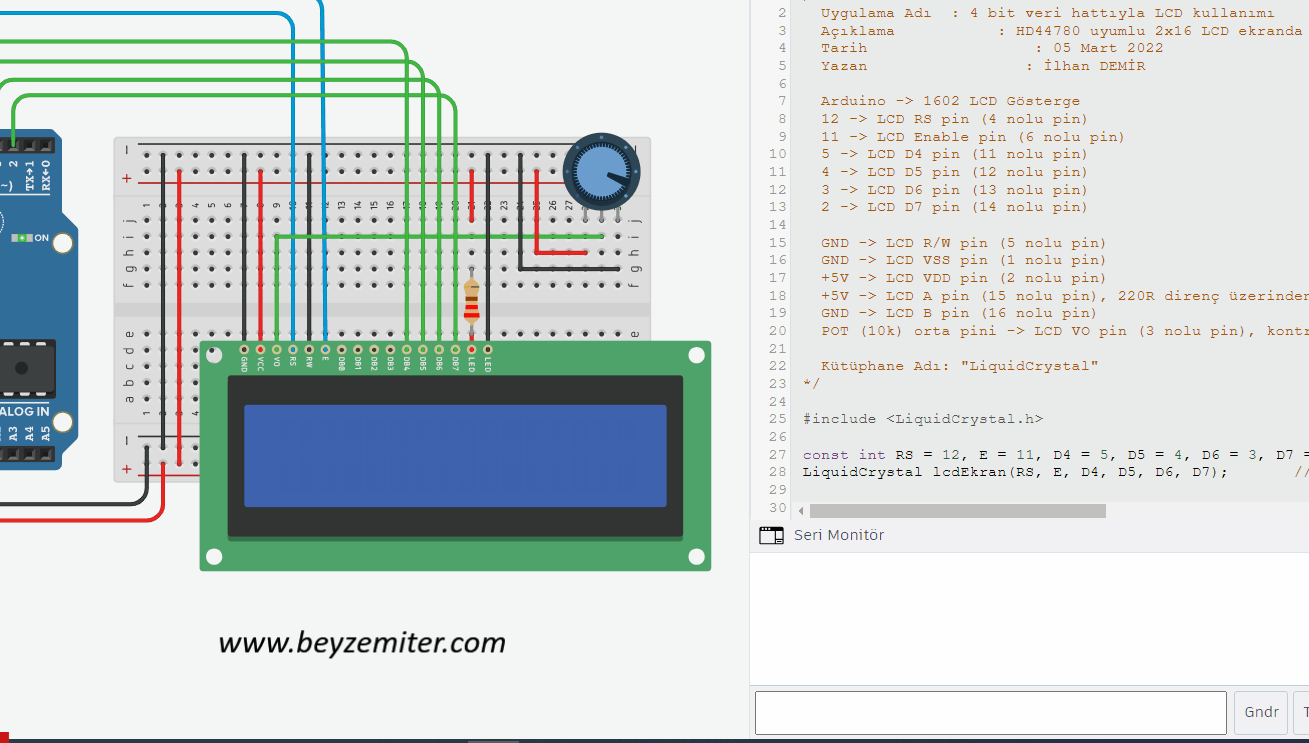

Uygulamanın Tinkercad Simülasyonu
