LDR – Light Dependent Resistor (Işığa bağımlı direnç)

Direnç değeri aydınlıkta azalan, karanlıkta artan elemana foto direnç (LDR) denir. Bir ışık sensörüdür. Tam aydınlık bir alanda yani üzerine güneş ışığı düşüyorken direnç değeri 5-10 Ω değerleri arasına kadar düşebilir. Tam karanlık bir ortamda yani üzerine hiç ışık düşmüyorken direnç değeri 200 MΩ gibi oldukça yüksek direnç değeri gösterir. Foto direnç, üzerine düşen ışık arttıkça direnç değeri lineer (doğrusal) olmayan bir şekilde azalır. Bu yüzden ışık şiddetinin artması direnç değerinin düşmesine, ışık şiddetinin azalması direnç değerinin artmasına sebep olur. Foto direnç, AC ve DC akım türlerinde aynı özellikleri gösterir (Görsel 1.1).

Görsel 1.1: Foto direnç (LDR)

LDR, ışık şiddeti farkıyla kontrol edilmek istenilen tüm elektronik devrelerde kullanılabilir. Işıkla kontrol gerektiren robot projelerinde ve otomasyon sistemlerinde kullanılabilecek bir sensör modelidir. Günlük hayatta gerek hobi gerek endüstriyel amaçlı pek çok alanda kullanılabilir. Aydınlatma sistemlerinde, gece ve sokak lambalarında kullanılır.

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

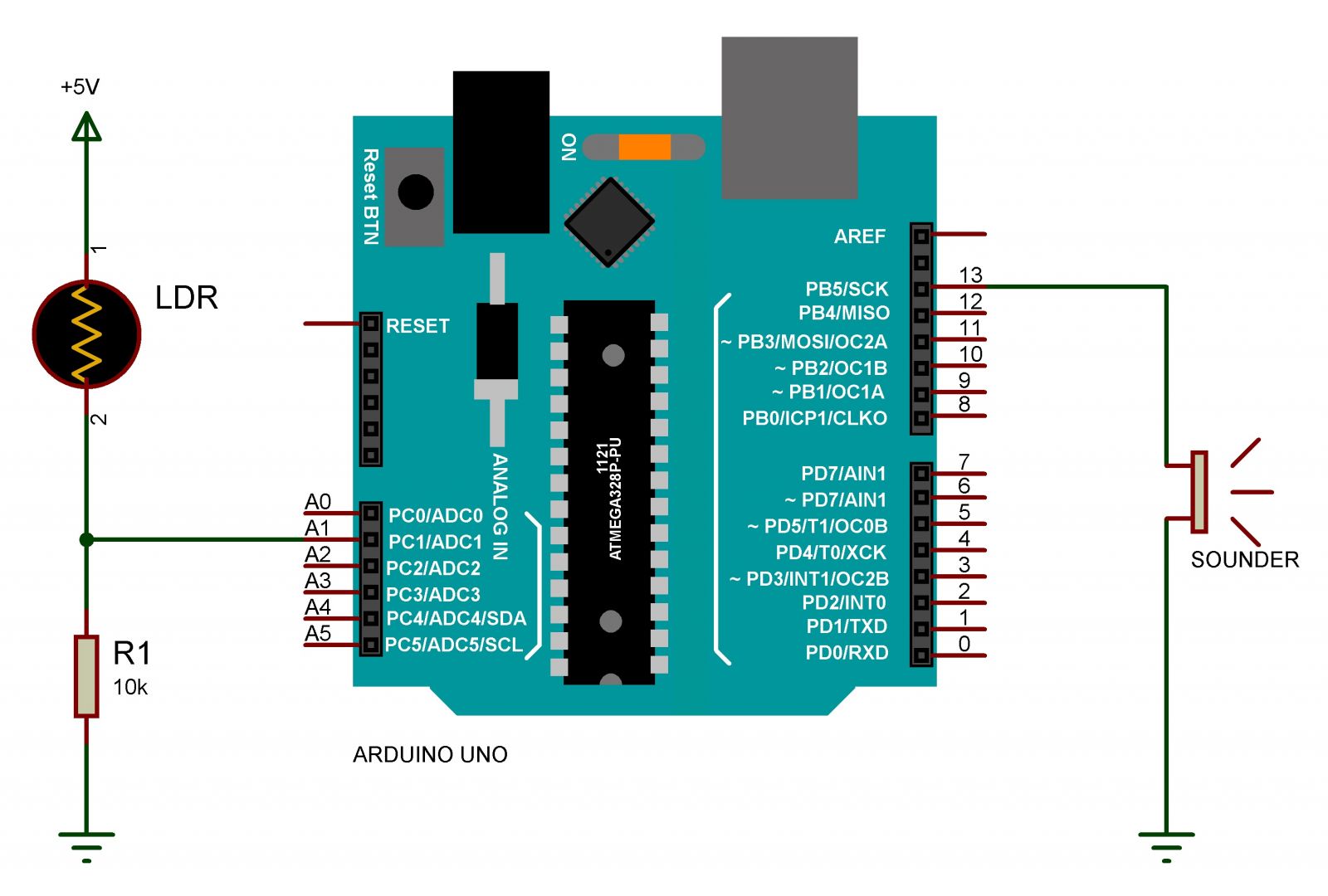

Görsel 1.2: Arduino Uno ile LDR'li buzzer kontrolü uygulaması devre şeması

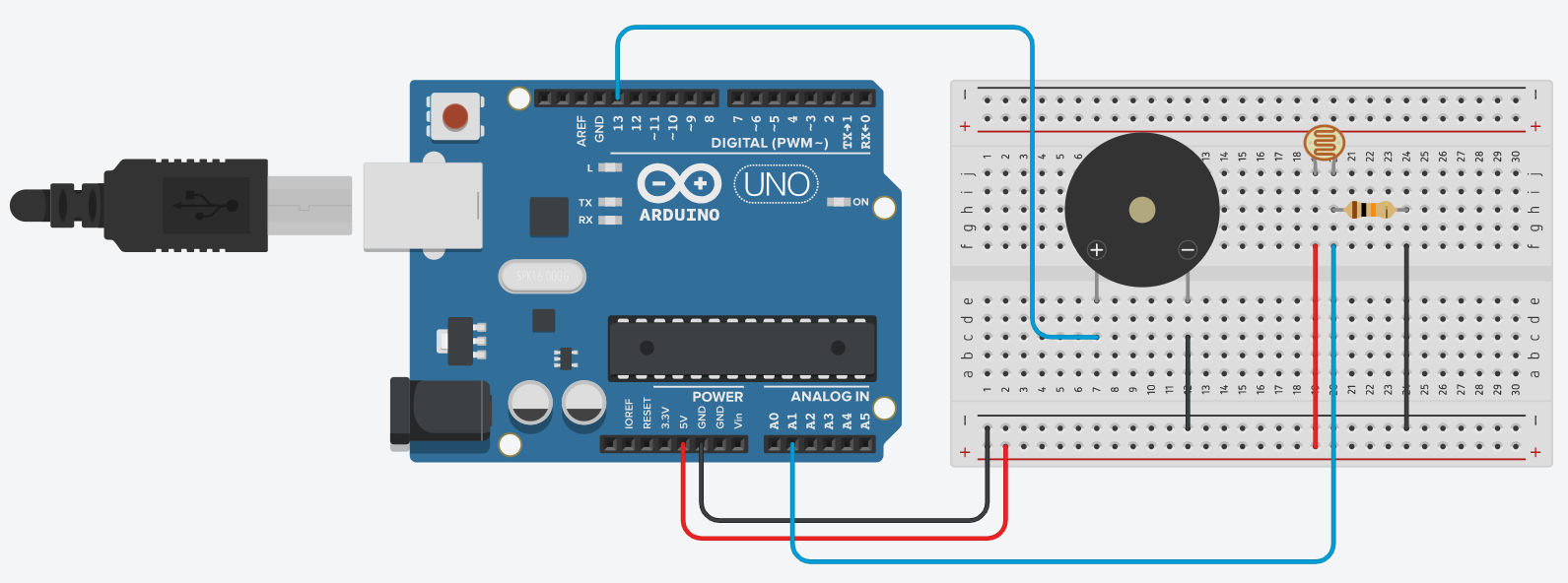

Görsel 1.3: Arduino Uno ile LDR'li buzzer kontrolü breadboard bağlantısı

Malzeme Listesi

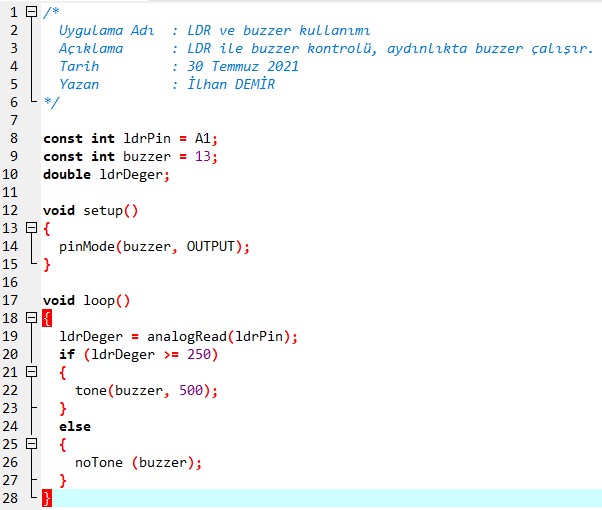

Uygulamaya Ait Kod
