Arduino Uno ile LDR ve LCD'li DC Servo Motor Uygulaması
Bu uygulamada daha önce yapılan LDR (foto direnç), servo motor ve 2x16 karakter LCD uygulamaları birleştirilmiştir. Başka bir deyişle basit düzeyde proje birleştirme yapılmıştır. Böylece farklı araçları veya kod parçalarını kullanarak yeni bir proje üretmenin adımları anlaşılmış olacaktır.
Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

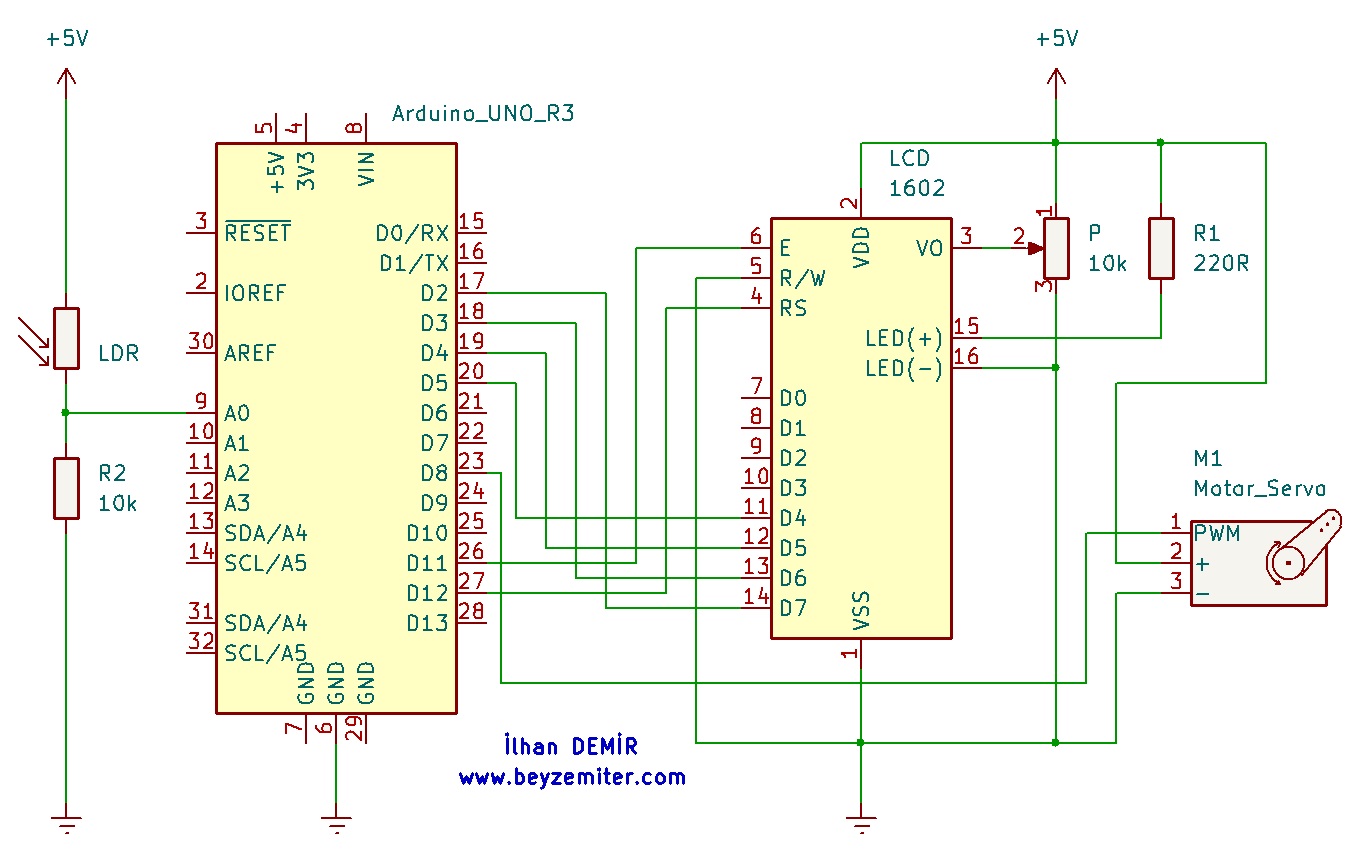

Görsel 1.1: LDR ve LCD’li DC servo motor uygulaması devre şeması

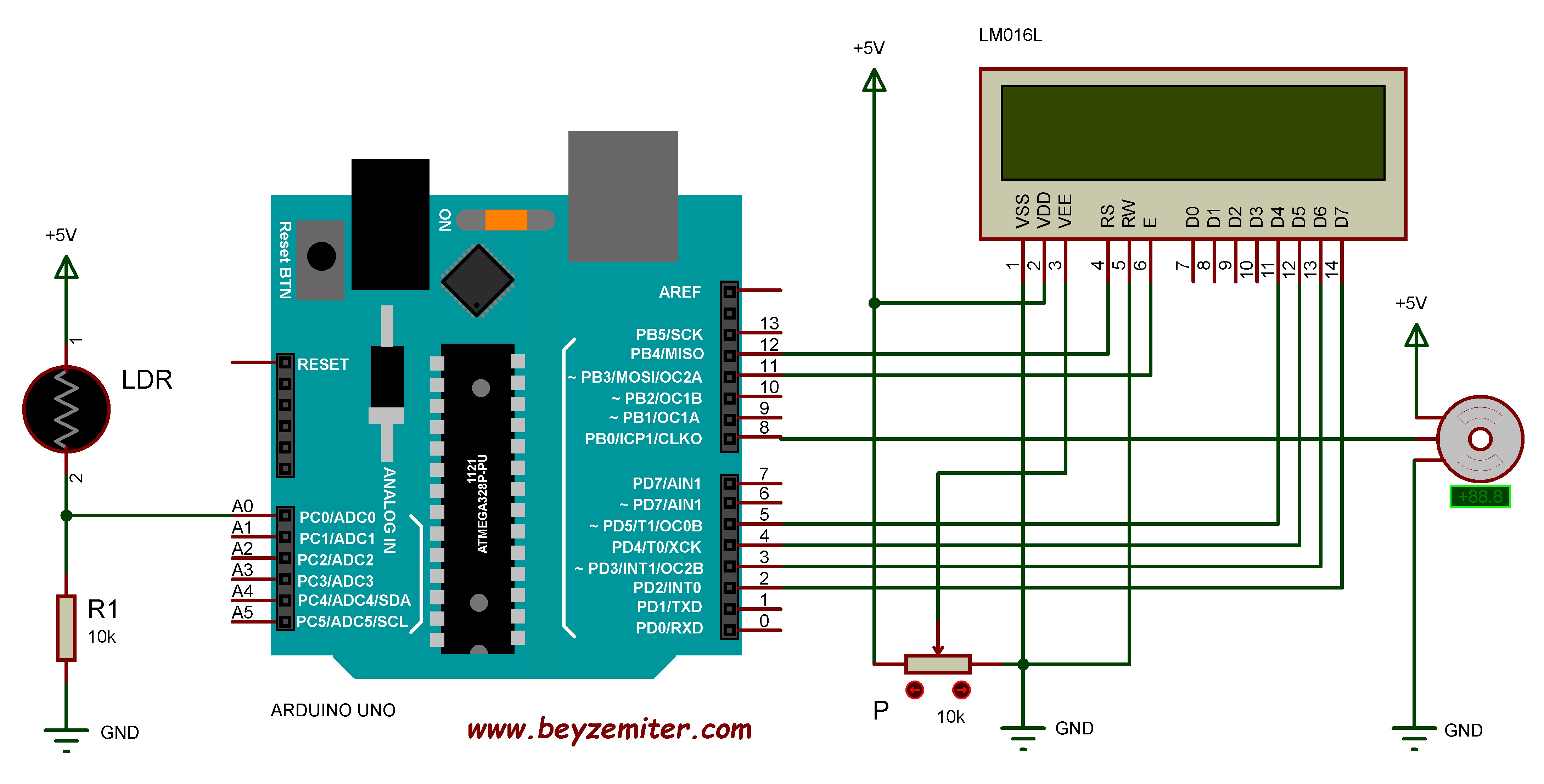

Görsel 1.2: LDR ve LCD’li DC servo motor uygulaması devre şeması (KiCad 7.06 ile çizilmiştir)
Görsel 1.3: LDR ve LCD’li DC servo motor uygulaması breadboard bağlantısı
Malzeme Listesi
|
Sıra No |
Adı |
Özelliği |
Miktarı |
|
1 |
Arduino Uno R3 |
- |
1 Adet |
|
2 |
LCD gösterge |
HD44780 uyumlu, 2x16 karakter |
1 Adet |
|
3 |
Servo motor |
SG90 9 gr mikro servo |
1 Adet |
|
4 |
LDR (foto direnç) |
5 – 10 mm arası |
1 Adet |
|
5 |
Potansiyometre |
10k |
1 Adet |
|
6 |
Direnç |
220R, 10k / ¼ W |
2 Adet |
|
7 |
Breadboard |
830 pin |
1 Adet |
|
8 |
Jumper kablo |
Erkek-erkek |
- |

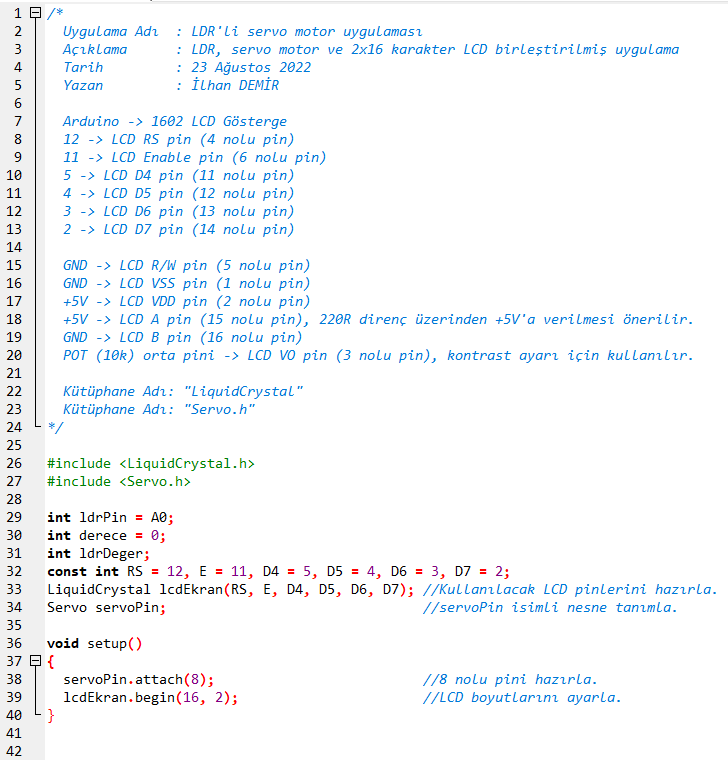

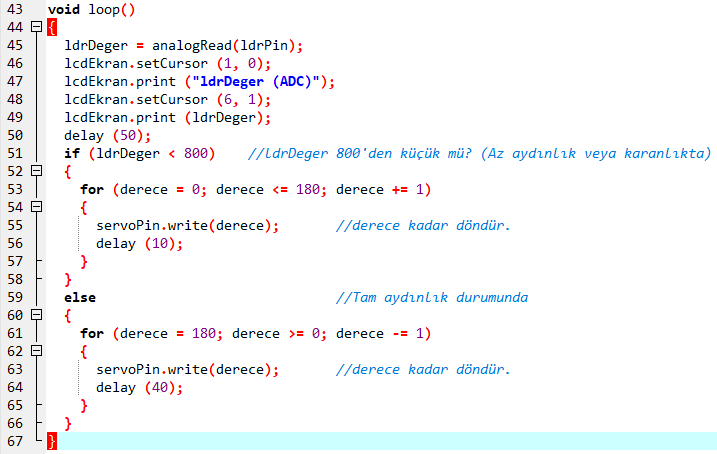

Uygulamaya Ait Kod
Uygulamanın Tinkercad Simülasyonu
