Arduino Uno ile Or (Veya) Mantık Operatörü Kullanımı Uygulaması
Mantık operatörleri karar operatörleri gibi çalışır. Mantık operatörü iki veya ikiden fazla değişkeni karşılaştırır. Sonuç olarak 1 veya 0 değerini verir. Arduino ile programlamada kullanılan mantık operatörleri aşağıdaki tabloda verilmiştir.
|
Tablo 1.1: Mantık Operatörleri |
||
|
Operatör |
Operatör Adı |
Görevi |
|
&& |
AND |
Ve işlemi |
|
|| |
OR |
Veya işlemi |
|
! |
NOT |
Değil işlemi |
And (ve) mantık işleminde tüm girişlerin 1 olması durumunda çıkış 1, diğer durumlarda çıkış 0 olur. Or (veya) mantık işleminde girişlerden en az birinin 1 olması durumunda çıkış 1, diğer durumlarda çıkış 0 olur. Not (değil) mantık işleminde giriş 1 ise çıkış 0, giriş 0 ise çıkış 1 olur.
|
|
|
||||||||||||||||||||||||||||||||||||||||||||
Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

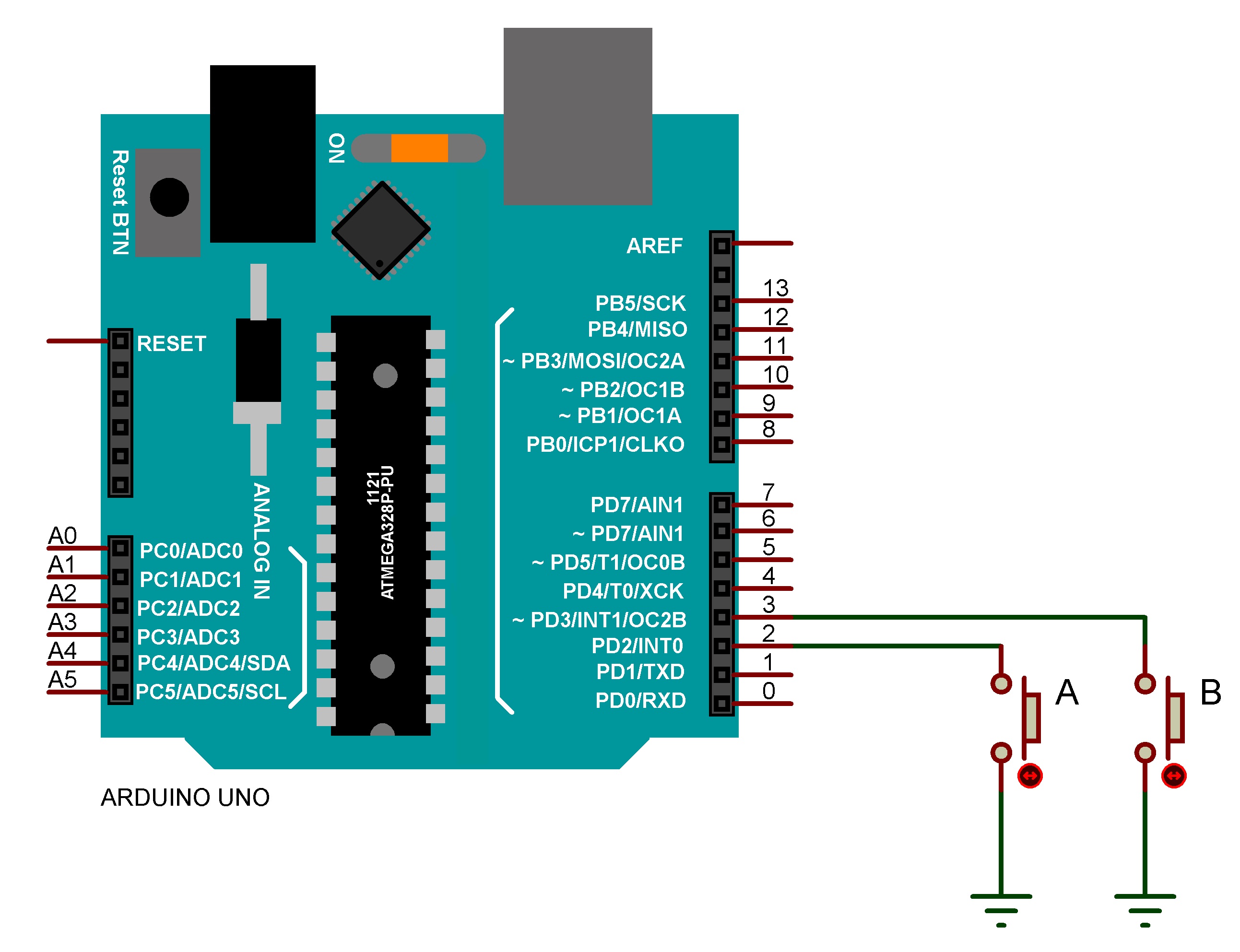

Görsel 1.1: Arduino Uno ile or (veya) mantık operatörü kullanımı uygulaması devre şeması

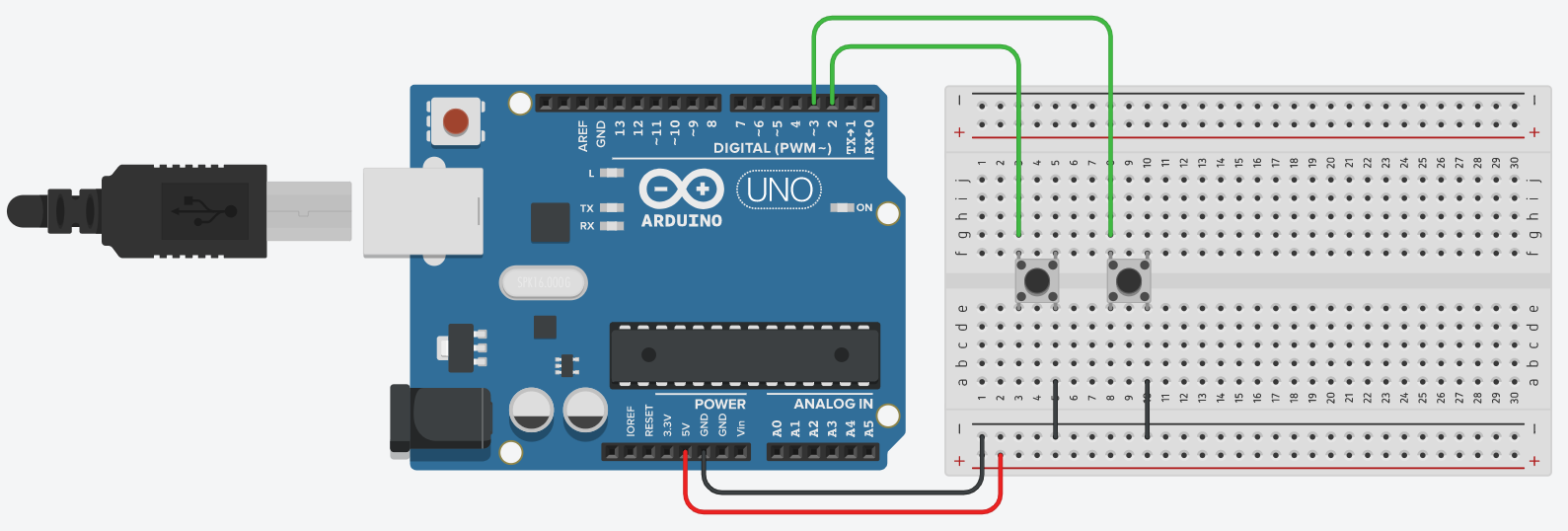

Görsel 1.2: Arduino Uno ile or (veya) mantık operatörü kullanımı uygulaması breadboard bağlantısı
Malzeme Listesi
|
Sıra No |
Adı |
Özelliği |
Miktarı |
|
1 |
Arduino Uno R3 |
- |
1 Adet |
|
2 |
Buton |
Push buton |
2 Adet |
|
3 |
Breadboard |
830 pin |
1 Adet |
|
4 |
Jumper kablo |
Erkek-erkek |
- |
Uygulamaya Ait Kod
/*
Uygulama Adı : OR (veya) mantık operatörü uygulaması
Açıklama : Butonlardan en az biri basılıyken sonucu seri port ekranında gösterir.
Tarih : 21 Kasım 2021
Yazan : İlhan DEMİR
*/
#define butonA 2
#define butonB 3
void setup()
{
pinMode (butonA, INPUT_PULLUP);
pinMode (butonB, INPUT_PULLUP);
Serial.begin (9600);
}
void loop()
{
if ((digitalRead (butonA) == LOW)||(digitalRead (butonB) == LOW))
//if ((!(digitalRead (butonA)))||(!(digitalRead (butonB)))) şeklinde de kullanılabilir.
{
Serial.println ("Butonlardan en az biri basılı durumdadır.");
delay (200);
}
else
{
Serial.println ("Koşul sağlanmadı.");
delay (200);
}
}
