Kare dalga herhangi bir anda iki farklı değerden birini alabilen periyodik bir işarettir.

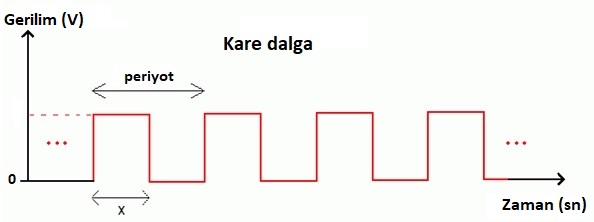

Görsel 1.1: Kare dalga işareti

Duty cycle, görev döngüsü anlamına gelir. Bu özellik sadece kare dalgada bulunur. Duty cycle, bir kare dalga işaretinin bir periyot boyunca lojik 1 olduğu sürenin toplam periyoda oranıdır. Görsel 1.1’de duty cycle = x/periyot formülüyle yüzde (%) cinsinden veya ondalık gösterimle ifade edilir. Ortalama DC değer, PWM pinlerinden alınan kare dalganın ortalama değeridir. Duty cycle ile ortalama DC değer birbirine doğrudan bağlıdır. Kare dalga işaretinin duty cycle değerinin değiştirilmesi başka bir deyişle pinden alınan analog gerilimin (kare dalganın ortalama DC değerinin) değiştirilmesi PWM olarak adlandırılır.

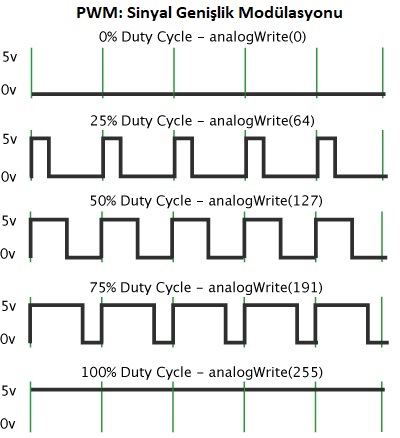

Görsel 1.2: Duty cycle (görev döngüsü)

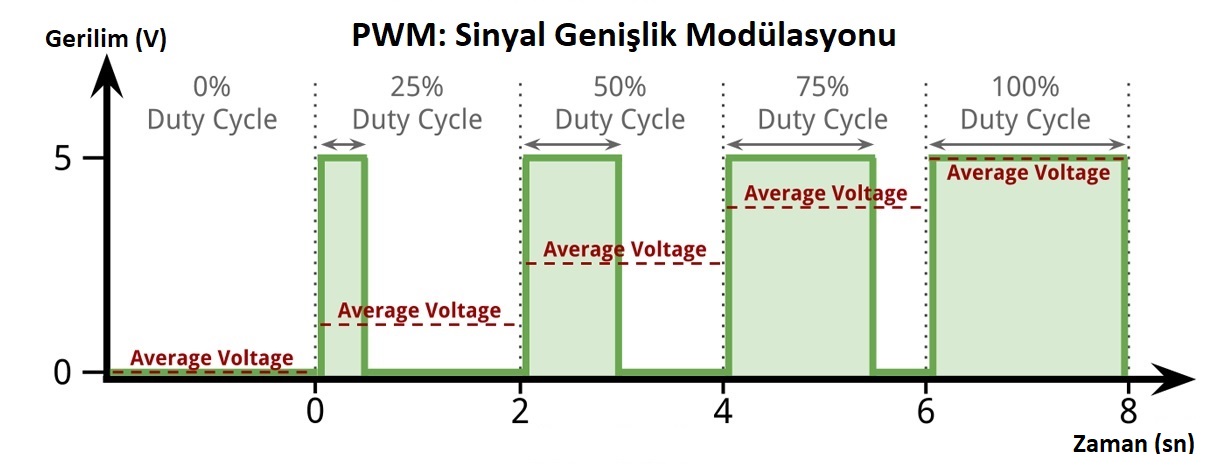

Görsel 1.3: Duty cycle (görev döngüsü)

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

Görsel 1.4: LED diyot pin yapısı

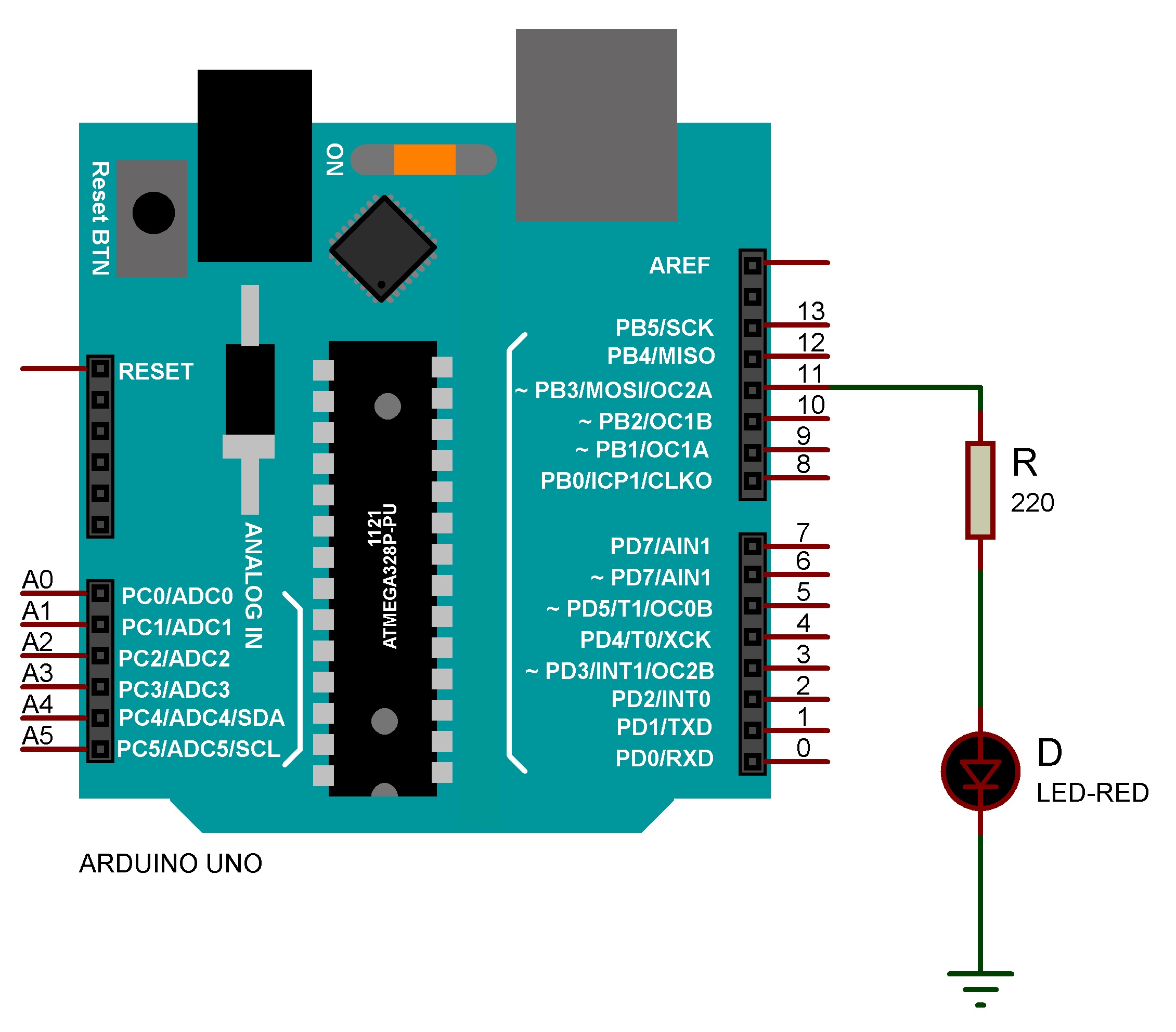

Görsel 1.5: Arduino Uno ile PWM uygulaması devre şeması

Görsel 1.6: Arduino Uno ile PWM uygulaması breadboard bağlantısı

Malzeme Listesi

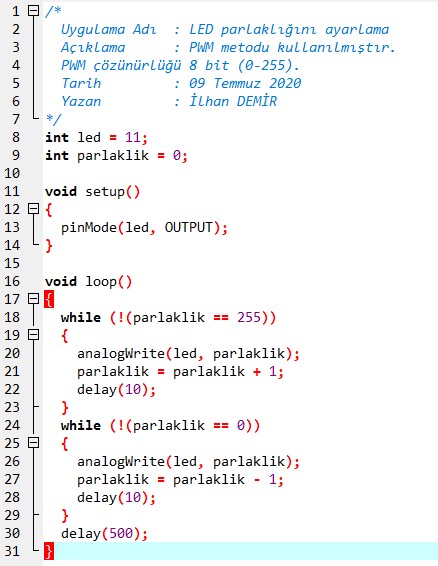

Uygulamaya Ait Kod
