NodeMCU V3 ESP8266 ESP-12E ile Flip Flop Uygulaması

3 dakikada okuyabilirsiniz
342 |
0

Bir elektronik devreye çalışma gerilimi uygulandığı sürece durumunu ve buna bağlı olarak çıkışındaki değeri devamlı olarak koruyan multivibratör devreleri, “flip flop” olarak isimlendirilir. FF olarak sembolize edilir. Flip floplar, temel lojik kapılar yardımıyla oluşturulan bellek elemanlarıdır. Flip floplar çift kararlıdır. Girişlerine uygulanan sinyal değişmediği sürece çıkış durumunu korur. Ardışık devrelerde kullanılan flip flopların her biri clock (saat) girişine sahiptir. Devrenin çıkışları bu sinyalle birlikte değişir.

Flip flop devresi yeni başlayanlar için eğlenceli bir uygulamadır. Ayrıca flip-flop mantığının ve temel elektronik elemanlarının kavranması için faydalı bir alıştırmadır. Elektronikte sırayla yanıp sönen 2 adet LED diyotla yapılan devrelerdir. Transistörlü veya entegreli flip flop devrelerinde zaman ayarı direnç ve kondansatör değerlerine göre yapılır. Yazılımla yapılan flip flop uygulamasında zaman ayarı, Arduino IDE'de “delay” fonksiyonuyla yapılır.

Bu uygulamada 2 adet LED diyot kullanılarak flip flop devresi yapılacaktır. Arduino IDE yazılımında kodlama yapılmıştır.

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

Görsel 1.1: LED diyot pin yapısı

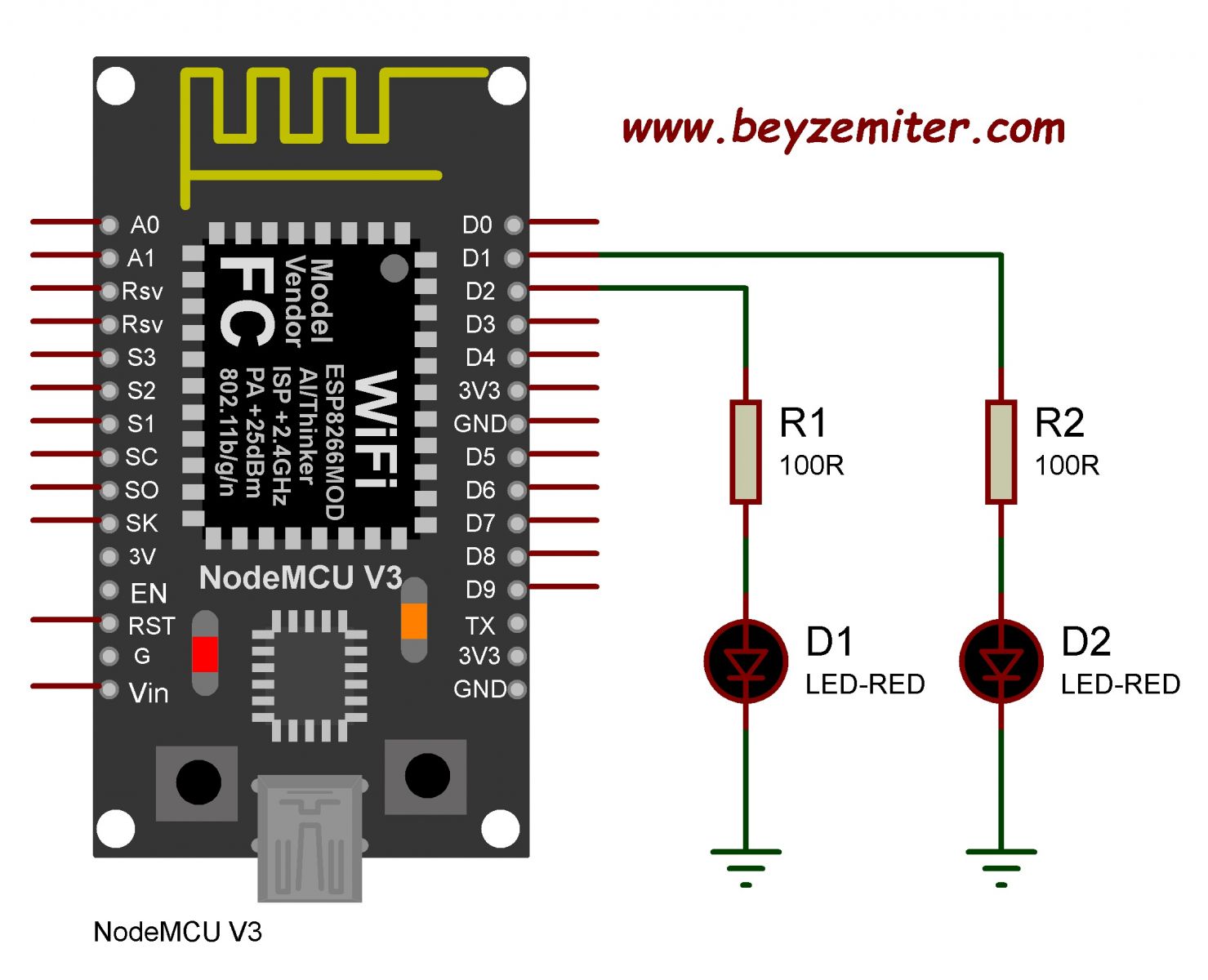

Görsel 1.2: NodeMCU V3 ESP8266 ESP-12E ile flip flop uygulaması devre şeması

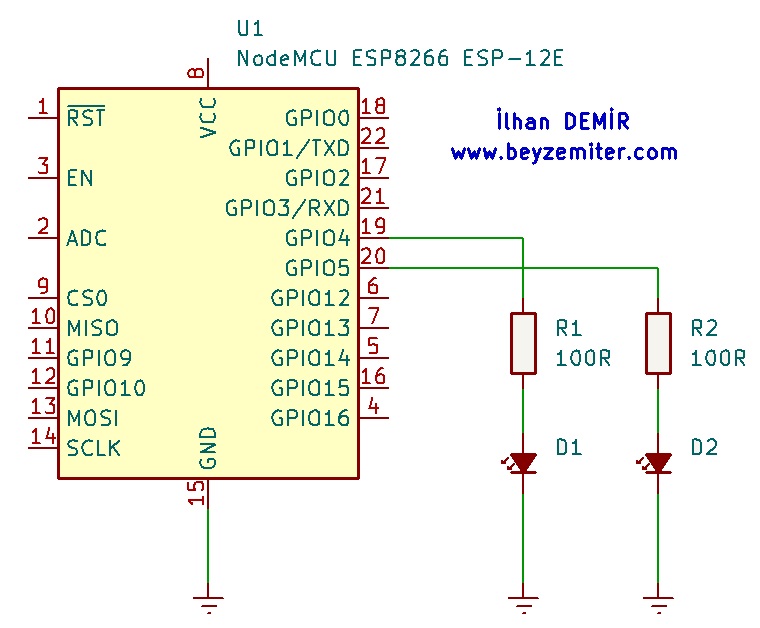

Görsel 1.3: NodeMCU V3 ESP8266 ESP-12E ile flip flop uygulaması devre şeması (KiCad 7.06 ile çizilmiştir)

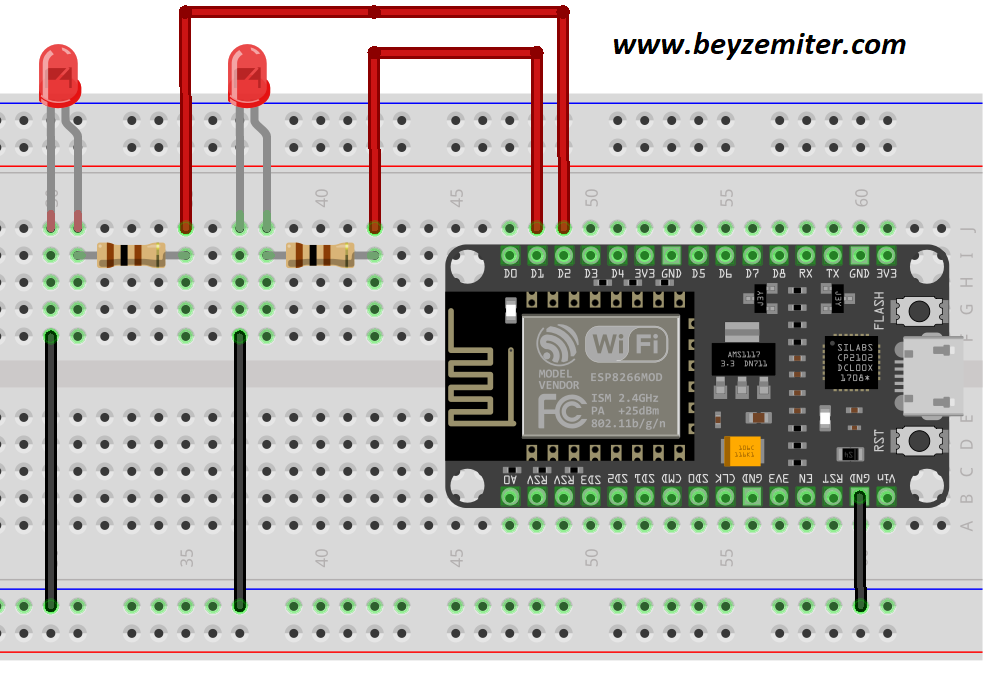

Görsel 1.4: NodeMCU V3 ESP8266 ESP-12E ile flip flop uygulaması breadboard bağlantısı

Malzeme Listesi

Sıra No	Adı	Özelliği	Miktarı
1	NodeMCU V3	ESP8266 ESP-12E	1 Adet
2	LED diyot	5 mm	2 Adet
3	Direnç	100R / ¼ W	2 Adet
4	Breadboard	830 pin	1 Adet
5	Jumper kablo	Erkek-erkek	-

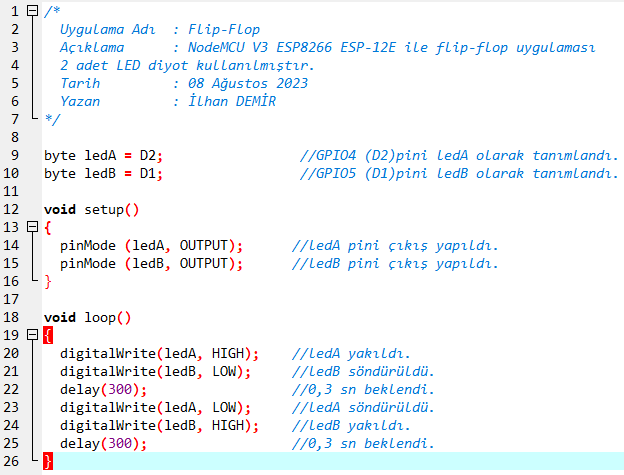

Uygulamaya Ait Kod

NodeMCU V3 ESP8266 ESP-12E ile flip flop uygulamasının fiziksel çıktısına ait videoyu izlemek için tıklayınız.
