Kara Şimşek (Knight Rider), 1982-1986 yılları arasında ABD’de yayınlanmış bir dizi filmidir. 1985-1987 yılları arasında ülkemizde TRT’de yayınlanmıştır. Kitt,  80’li yıllara damgasını vuran efsane bir arabaydı. Aslında 1982 model bir Pontiac Trans-Am olan araç, tüm dünyada modifiye akımını başlatmıştır.

TRT tek kanallıyken ekrana gelen dizi 90 bölüm devam etmiştir. Dizide kendi kendine hareket edebilen, konuşabilen yapay zekalı otomobil Kitt ile sahibi Michael Knight’ın başından geçen olaylar anlatılmıştır. Bu otomobilin ön tarafında farların arasında ileri-geri sürekli olarak hareket eden ışıklar bulunmaktaydı.

Bu uygulamada 5 tane LED diyot kullanarak Kitt’in ışıklarının küçük bir prototipi yapılacaktır. Arduino IDE yazılımında kodlama yapılmıştır.

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

Görsel 1.1: LED diyot pin yapısı

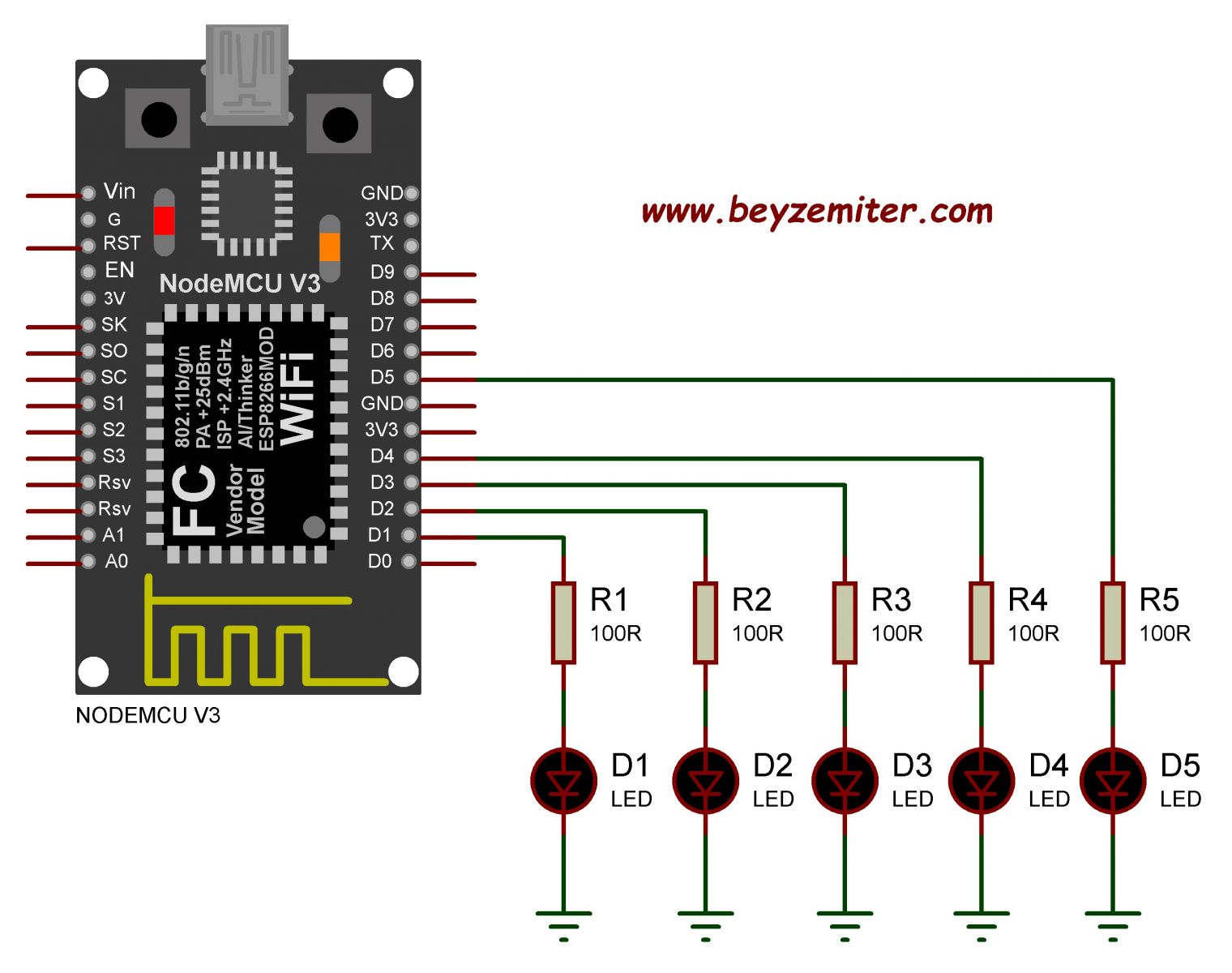

Görsel 1.2: NodeMCU V3 ESP8266 ESP-12E ile kara şimşek uygulaması devre şeması

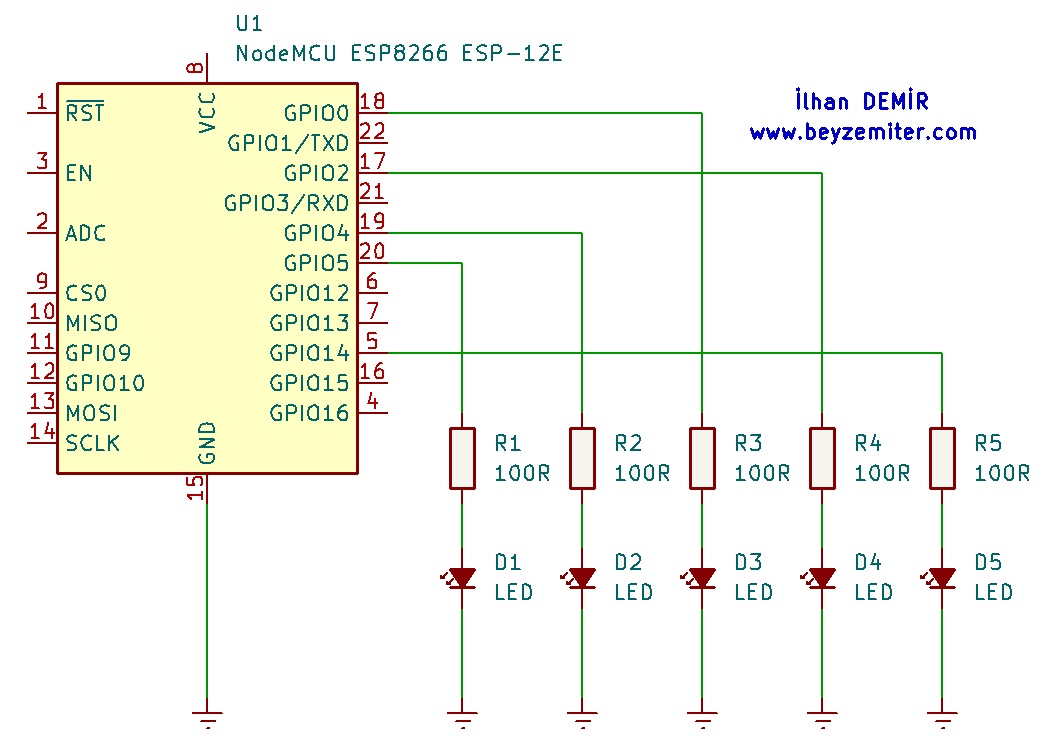

Görsel 1.3: NodeMCU V3 ESP8266 ESP-12E ile kara şimşek uygulaması devre şeması (KiCad 7.06 ile çizilmiştir)

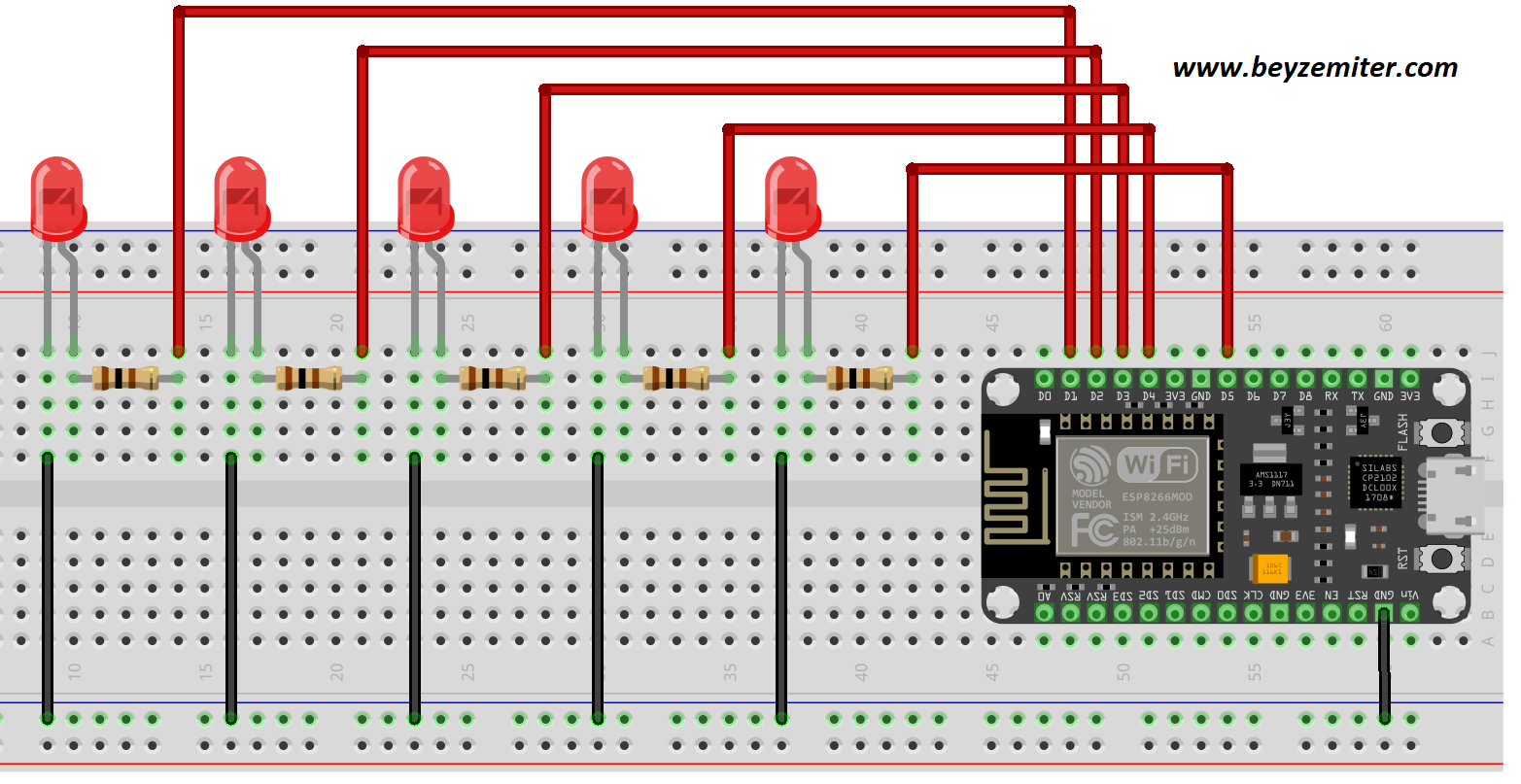

Görsel 1.4: NodeMCU V3 ESP8266 ESP-12E ile kara şimşek uygulaması breadboard bağlantısı

Malzeme Listesi

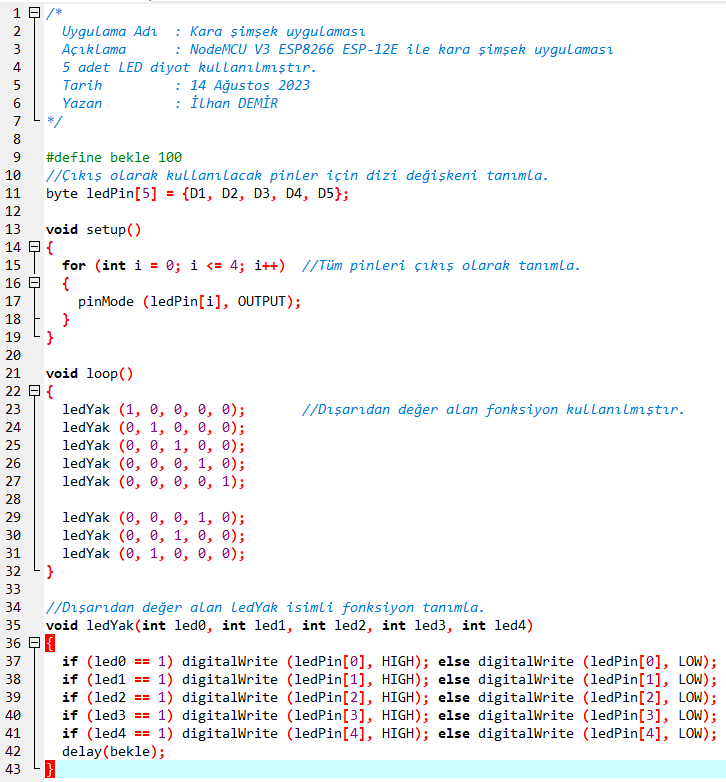

Uygulamaya Ait Kod

NodeMCU V3 ESP8266 ESP-12E ile kara şimşek uygulamasının fiziksel çıktısına ait videoyu izlemek için tıklayınız.
