Yürüyen ışık devresi, entegrelerin çıkışlarına bağlanan ledlerin belli aralıklarla sırasıyla yanmasını sağlayan devredir. Başlıca devre elemanları 4017 entegresi ve 555 zamanlayıcı olan 10 kanallı yürüyen ışık devreleri kayan yazı uygulamaları gibi pek çok devrede kullanılır.

Bu uygulamada 5 adet LED diyot kullanılarak 5 kanal yürüyen ışık devresi yapılacaktır. LED sayısı NodeMCU V3'te bulunan dijital (sayısal) çıkış pinleri sayısı kadar artırılabilir. İstenirse 74HC595 entegresiyle port çoğullama yapılabilir. Arduino IDE yazılımında kodlama yapılmıştır.

Uygulamaya Ait Şema, Bağlantı Şekli ve Görseller

Görsel 1.1: LED diyot pin yapısı

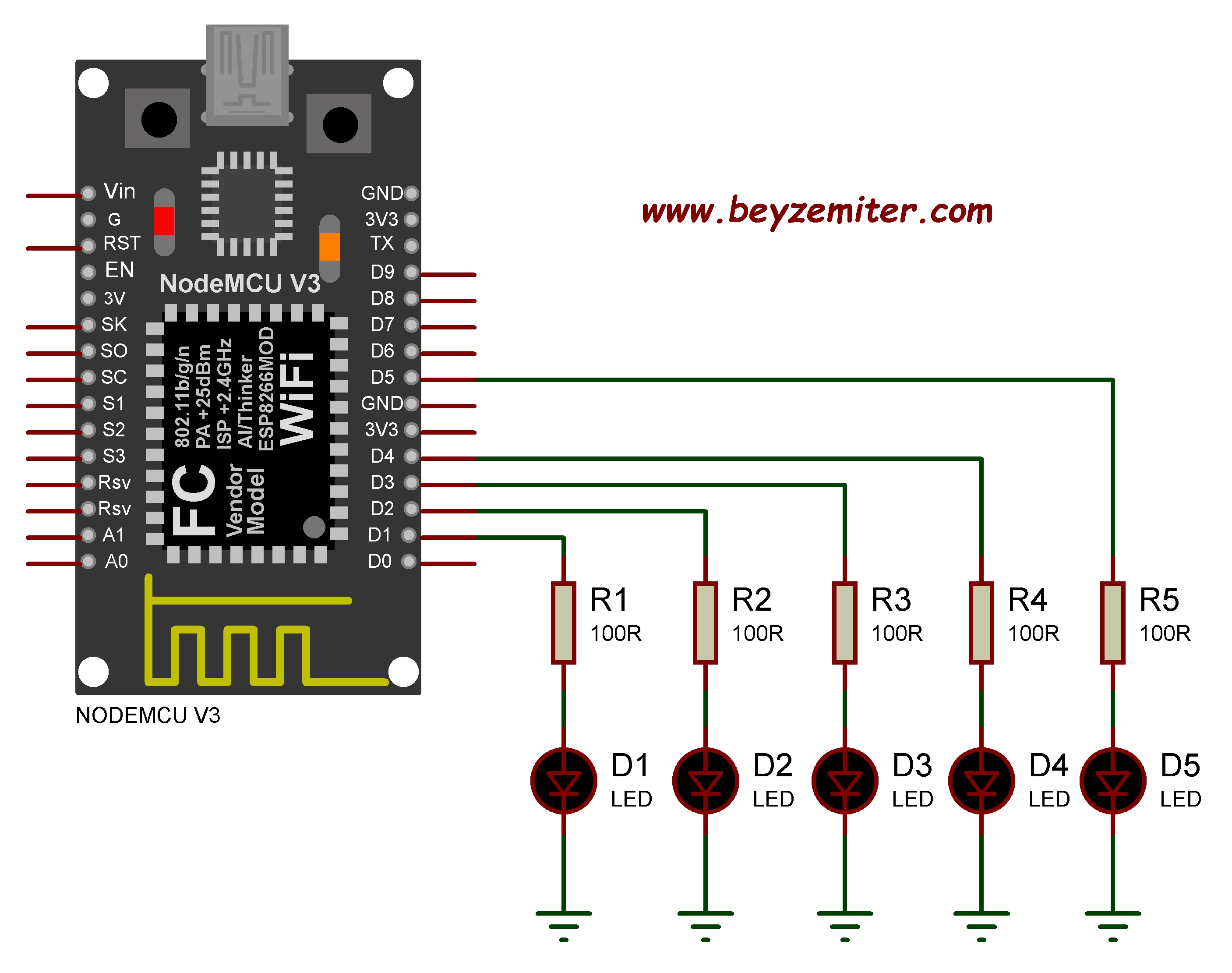

Görsel 1.2: NodeMCU V3 ESP8266 ESP-12E ile yürüyen ışık uygulaması devre şeması

Görsel 1.3: NodeMCU V3 ESP8266 ESP-12E ile yürüyen ışık uygulaması devre şeması (KiCad 7.06 ile çizilmiştir)

Görsel 1.4: NodeMCU V3 ESP8266 ESP-12E ile yürüyen ışık uygulaması breadboard bağlantısı

Malzeme Listesi

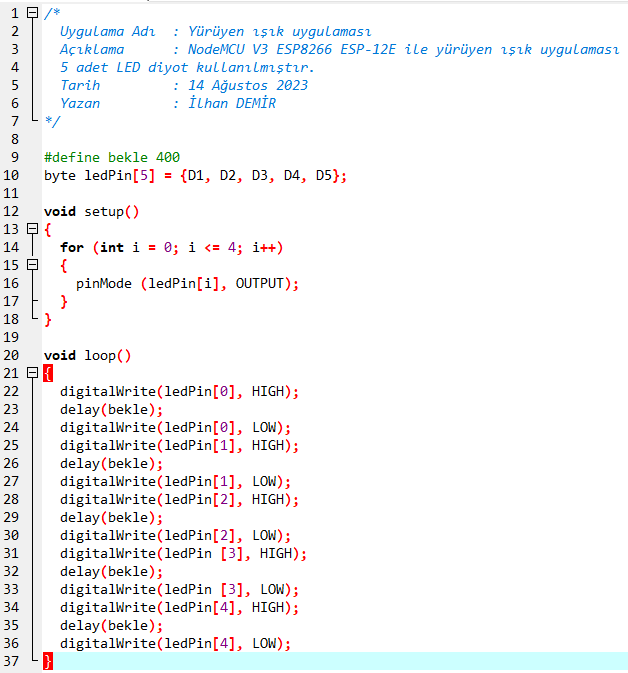

Uygulamaya Ait Kod

NodeMCU V3 ESP8266 ESP-12E ile yürüyen ışık uygulamasının fiziksel çıktısına ait videoyu izlemek için tıklayınız.
