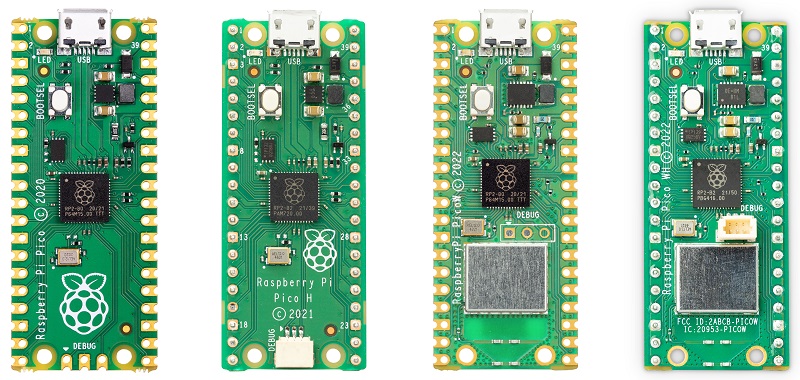

Raspberry Pi Pico W ve Pico WH

Kablosuz özellikli RP2040 tabanlı bir mikrodenetleyici kartıdır. Raspberry Pi Pico W, Pico form faktörünü korur. Ek olarak Infineon CYW43439 kullanarak yerleşik tek bantlı 2,4 GHz kablosuz arabirimler (802.11n) bulunur. Yerleşik 2,4 GHz kablosuz arabirim aşağıdaki özelliklere sahiptir.

• Kablosuz (802.11n), tek bant (2,4 GHz)
• WPA3
• Dört adede kadar istemciyi destekleyen yumuşak erişim noktası
• Bluetooth 5.2
  • Bluetooth LE central ve peripheral rolleri için destek
  • Bluetooth klasik desteği

Anten, ABRACON'dan (eski adıyla ProAnt) lisanslanan yerleşik bir antendir. Kablosuz arabirim, SPI aracılığıyla RP2040 mikrodenetleyicisine bağlanır.

Pin sınırlamaları nedeniyle, bazı kablosuz arabirim pinleri paylaşılır. CLK, VSYS monitörü ile paylaşılır. Bu nedenle sadece devam eden bir SPI işlemi olmadığında VSYS, ADC aracılığıyla okunabilir. Infineon CYW43439 DIN/DOUT ve IRQ'nun tümü, RP2040'ta bir pini paylaşır. Yalnızca bir SPI işlemi devam etmediğinde IRQ'ları kontrol etmek uygundur. Arayüz tipik olarak 33MHz'de çalışır.

En iyi kablosuz performans için antenin boş alanda olması gerekir. Örneğin, antenin altına veya yakınına metal koymak hem kazanç hem bant genişliği açısından performansını azaltabilir. Antenin kenarlarına topraklanmış metal eklemek, antenin bant genişliğini artırabilir.

CYW43439 kablosuz yongası, SPI aracılığıyla RP2040'a bağlanır. CYW43439, bu arabirim üzerinden hem 802.11 kablosuz hem Bluetooth'u destekler.

Pinout ve tasarım dosyaları

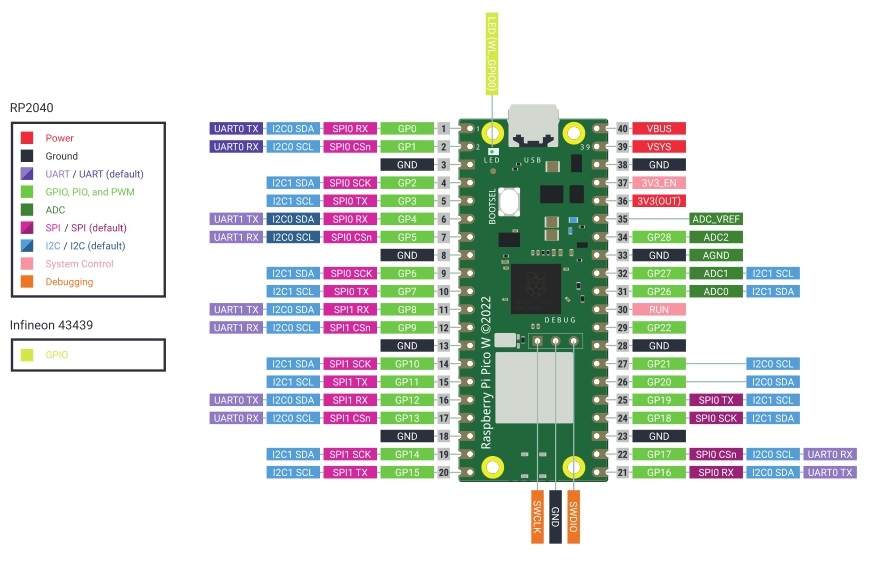

Görsel 1.1: Raspbery pi pico w pin yapısı

• Bağlantı şemasını indirin (PDF).
• Tasarım dosyalarını indirin (Cadence Allegro).
• Step dosyasını indirin.
• Rapsberry Pi Pico W için Fritzing Part'ı indirin.
• Raspberry Pi Pico W Veri Sayfası
• Raspberry Pi Pico W ile İnternete Bağlanma

NOT: C/C++ veya MicroPython ile Raspberry Pi Pico W üzerinde Wi-Fi ve Bluetooth ile çalışmayı tanıtan belgeler Raspberry Pi Pico W ile İnternete Bağlanma kitabında sunulmuştur.

Kaynak: raspberrypi.com
